幕墙行业的一匹快马，江河幕墙的“中国之最”（第二波）

作者：幕墙工程网时间：2016-11-15 17:16:52

文章摘要：幕墙行业的一匹快马，江河幕墙的“中国之最”（第二波）

上世纪90年代末

在北京，江河幕墙创立了

在接下来的短短几年间

江河公司在中国迅速崛起

成为全球幕墙装饰行业的一匹快马

由白云化工独家冠名的

白云之巅“寻找中国幕墙之最”活动

江河提交了数十个项目

其中不乏很多大型的地标建筑

今天，我们送出第二波江河公司的“中国幕墙之最”

点击进入活动页面

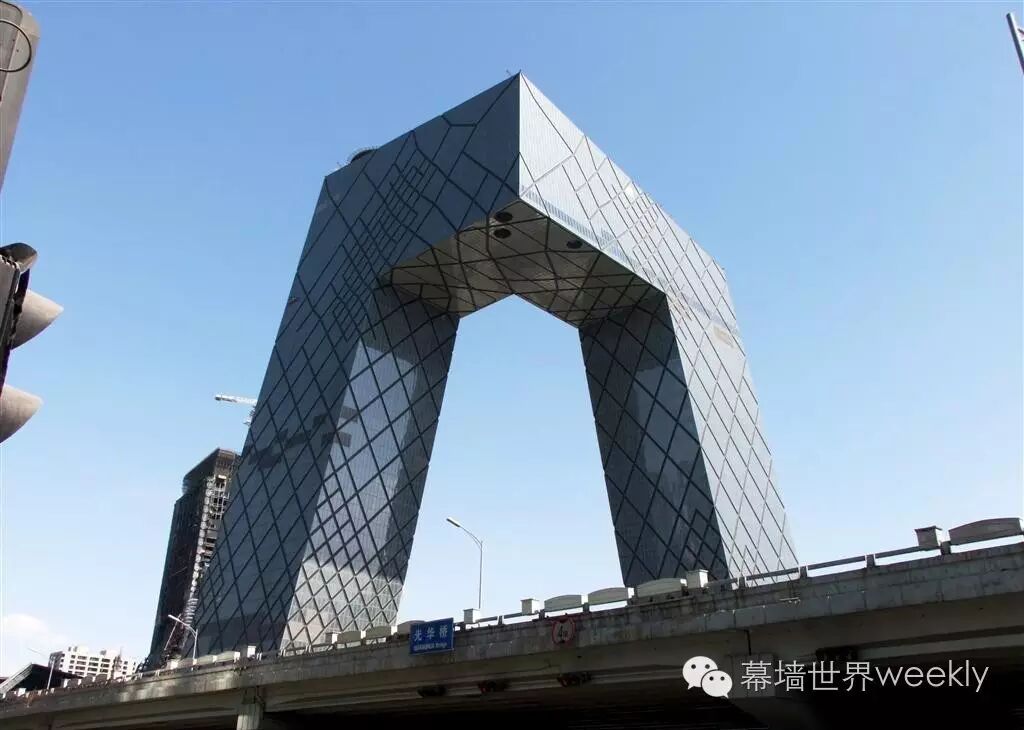

中央电视台新台址：

世界上最大的悬臂结构建筑

　　中央电视台新台址是世界幕墙领域设计和施工难度最大的幕墙项目，挑战结构和重力的幕墙工程，重新定位了全球幕墙技术新标准。中央电视台新址幕墙的设计方案，是对传统幕墙设计理念的颠覆与创新，也是对传统幕墙施工技术的跨越和突破，拥有世界上最大的悬臂结构，分别从塔一和塔二161米的位置，悬挑67417.7米和75417.7米在空中交汇到一起，为保证悬臂底面幕墙后期的正常使用，在底面设置了复杂的擦窗机系统。要抵御最大6.75KP的风荷载,大震不受破坏，同时满足防爆炸设计性能前提下，幕墙厚度不超过113.6mm。施工过程中采用的高难度的空间放线技术，精准的结构变位分析，先进的加工制造工艺，体现了中国幕墙技术的最高水准。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：魏东海

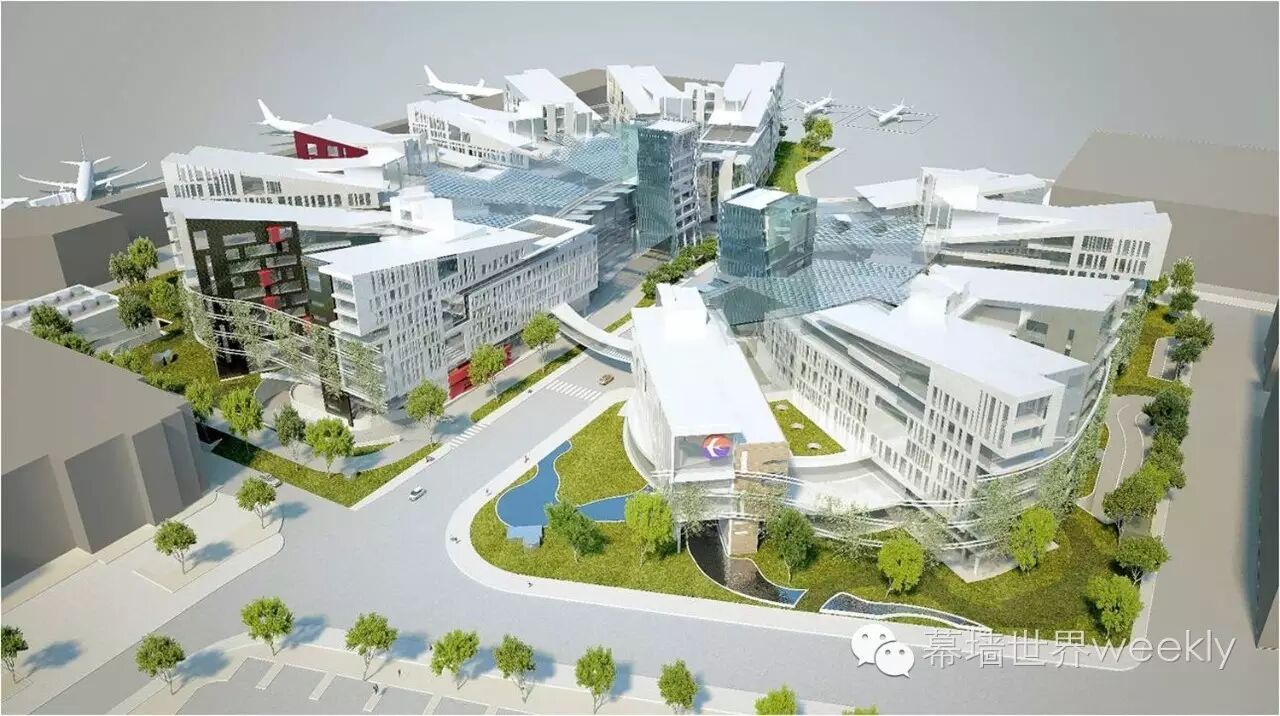

上海虹桥国际机场东航基地扩建工程：

32000㎡，中国体量最大的干挂通体空心陶瓷板幕墙项目

　　上海虹桥国际机场东航基地扩建工程采用3.2万平方米的干挂通体空心陶瓷板（俗称陶板),该材料拥有细腻陶瓷与高贵石材的双重特性，具有高密轻质、色彩丰富、环保节能、高洁抗污、安全可靠、安装简便等优异特点。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　　项目经理：徐进飞

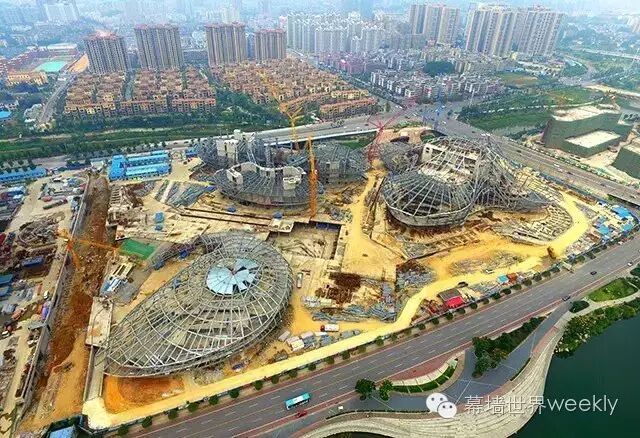

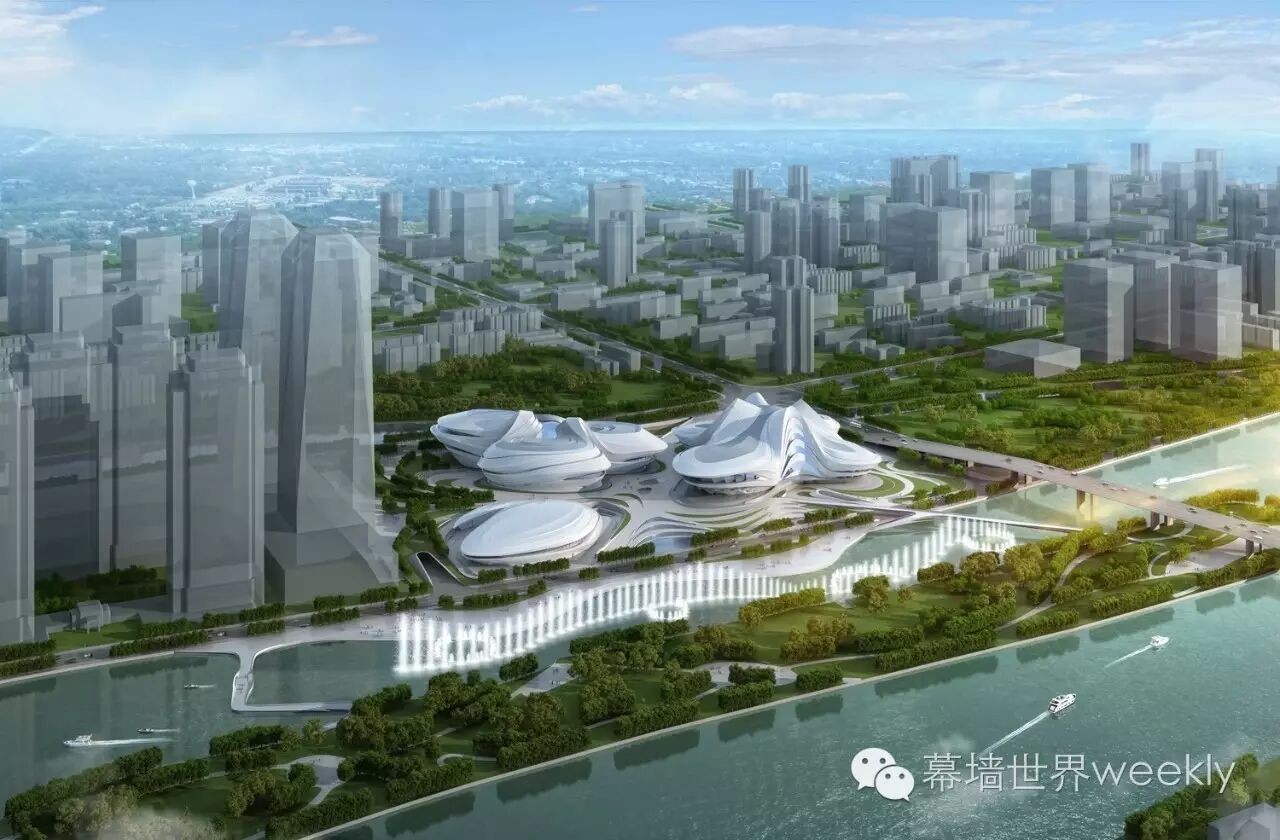

长沙梅溪湖国际文化艺术中心（大、小剧院）：

全球面积最大异形双曲面复杂GRC幕墙工程

　　长沙梅溪湖国际文化艺术中心，采用花瓣落入梅溪湖激起不同形态“涟漪”的设计概念，建筑形态呈现出无缝、流动的特点，具有浓郁的巴洛克气息。建筑外立面、屋面由多个自由空间曲面组合而成，面板为GRC板。GRC板，造型复杂，均为曲面异形板，且无一板块尺寸、形状相同，加工难度大。同时由于建筑主体钢构随形设计，GRC幕墙二次连接钢构同样复杂、多变，加工、安装难度都远远大于其他的同类建筑。

　　江河公司负责约5000平米的异形玻璃幕墙、5000平米的双曲面铝单板、约5万平米的异形金属屋面防水系统以及45000平米的复杂曲面GRC的施工。

　　异形双曲面建筑8万平米，为全球面积最大异形双曲面建筑。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：林章应、王志华

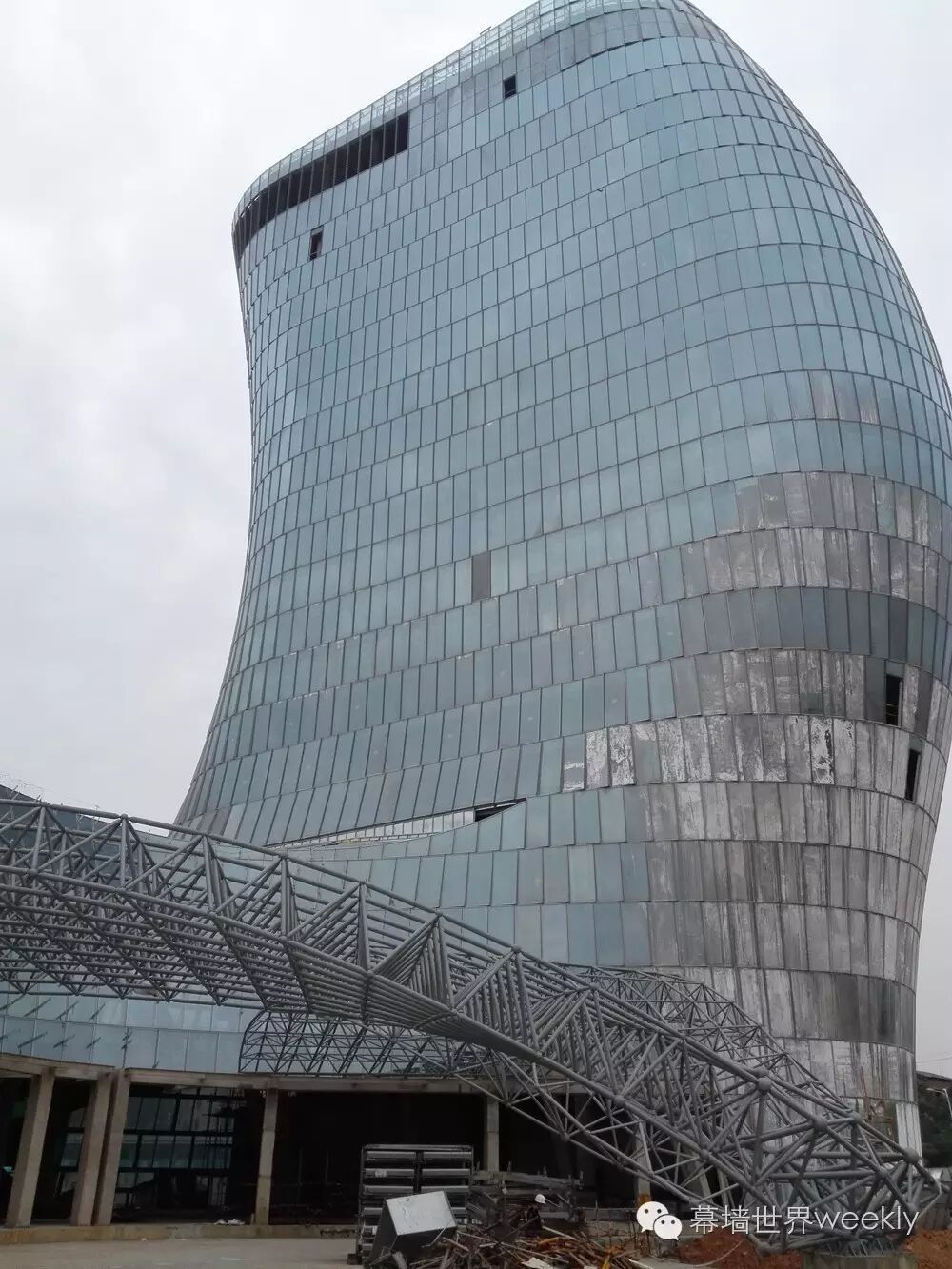

湘江欢乐城朗豪酒店：

超3万㎡，3595个不规则平面异形单元，全球最异形无规则单元体

　　本工程位于长沙市岳麓区坪塘镇，清风南路与坪塘大道交汇处，高度98米，幕墙面积3万多平米，塔楼和裙楼都为单元式幕墙，裙楼单元式幕墙外侧为变角度翅形穿孔板遮阳，主入口为双曲飘带雨棚。湘江欢乐城朗豪酒店独特的不规则流线型设计风格，酒店主楼立面为独特曲线造型，就像一个大写的“S”，远望整栋建筑尤如光滑圆润“长筒靴”。

　　湘江欢乐城朗豪酒店独特的造型设计，五星酒店设计标准，另有配套旅游景观“冰雪世界”，朗豪酒店必将引领新地标。

　　幕墙设计从外型分析，板块分格，参数数据收集、分析、归类，幕墙方案与数据磨合适配。立面竖向分格左右错缝，面板四点不共面进出位错台，立柱、横梁通长方向变截面设计。幕墙施工设计成果通过整个工程的整体建模，验证了设计成果的可行性和可实施性。整体建模工艺图设计，“GH”导出加工构件工艺参数，参数数据对接“CAM”加工生产。

　　整体化建模顺利实现3595个不规则平面异形单元组装设计，“GH”参数化工艺图设计顺利完成近百万个细部构件设计图。安装全部实现三维坐标点安装定位，从第一块起底单元到最后一块封顶单元，全部零误差坐标点定位，顺利完成全部单元体安装。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：王志华宋启杨邹石军

　　项目经理：郑伏权万学工

　　项目总工：杨清

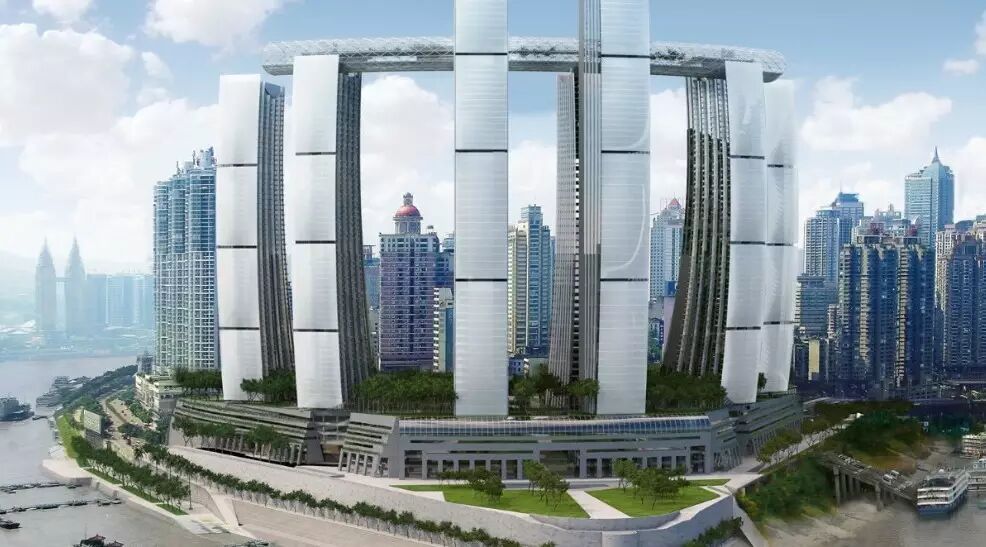

重庆来福士广场（部分标段）：

350米，超10万㎡，中国最高玻璃+植物幕墙住宅楼

　　T1/T2/T5/T6塔楼为高端住宅，典型层高3.5m，屋顶与观景天桥相连，南北向向北面呈帆形；T3S/T4S塔楼南北向北面呈风帆造型，用作商业、办公及豪华型服务式公寓，屋顶与观景天桥相连，并有空中走廊通往T3N和T4N。T3N塔楼为高端住宅，南北向向北面呈帆形；T4N塔楼低区为办公楼，高区为酒店，南北向向北面呈帆形；观景天桥长度约300m，宽约30m，其上设游泳池、观景台、宴会厅、餐厅等娱乐休闲设施。置于T2、T3S、T4S、T5塔楼屋顶上。T4N与T4S之间有一20m宽小连桥与酒店区域相连，用途为酒店大堂。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　　项目经理：陈臣

　　项目总工：王修钢

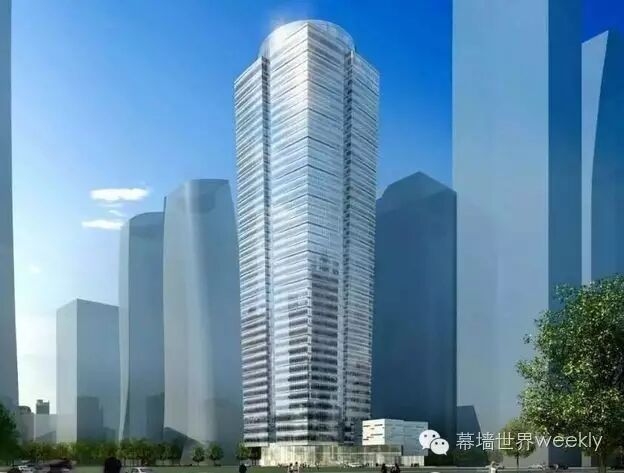

泰康大厦：

宽3米，18米高，全球跨度最高、玻璃板块最大座地式玻璃肋式全玻通高幕墙

　　位于北京市光华路CBD核心区Z12地块，首层大堂采用18米大跨度座地式玻璃肋式全玻通高幕墙，玻璃板块为3×18米，目前为全球跨度最高、玻璃板块最大座地式玻璃肋式全玻通高幕墙。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：李永建

　　项目经理：杨光辉

　　项目总工：李春虎

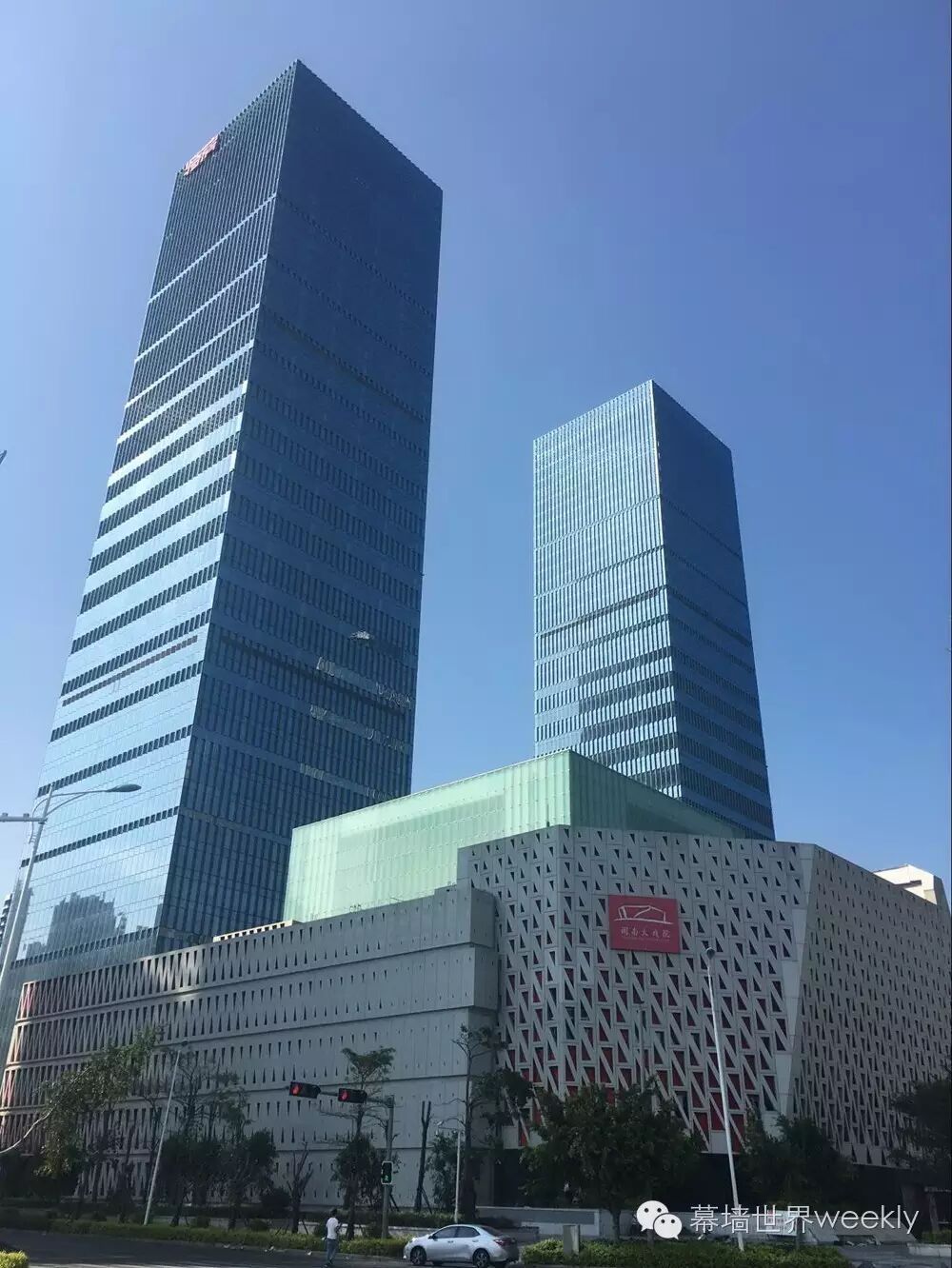

厦门特房波特曼财富中心（原海峡交流中心二期B地块）：

超9万㎡，中国体量最大的鱼鳞状单元体幕墙

　　2#、3#塔楼，共48层，总标高212.3米。塔楼玻璃幕墙设计采用了10868樘外凸的直角三角形单元体，通过三角形长短边方向变化的单元体形成鱼鳞状的独特线条和外观效果。利用三角形短边幕墙设计了21736个隐藏式内开通风窗，令室内每个窗户平时都能开启自然通风，让建筑能“自由呼吸”。这种鱼鳞状的幕墙外形又和防浪堤类似，能有效将风截瞬间分散，减少风压对幕墙产生的压力和吸力。正是这超9万平方米的三角形鱼鳞状单元体幕墙，恰与海浪相互辉映，形成了一道独特的风景。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：江锋、高明、王志华

　　项目经理：袁鹏公高雷

　　项目总工：杨清

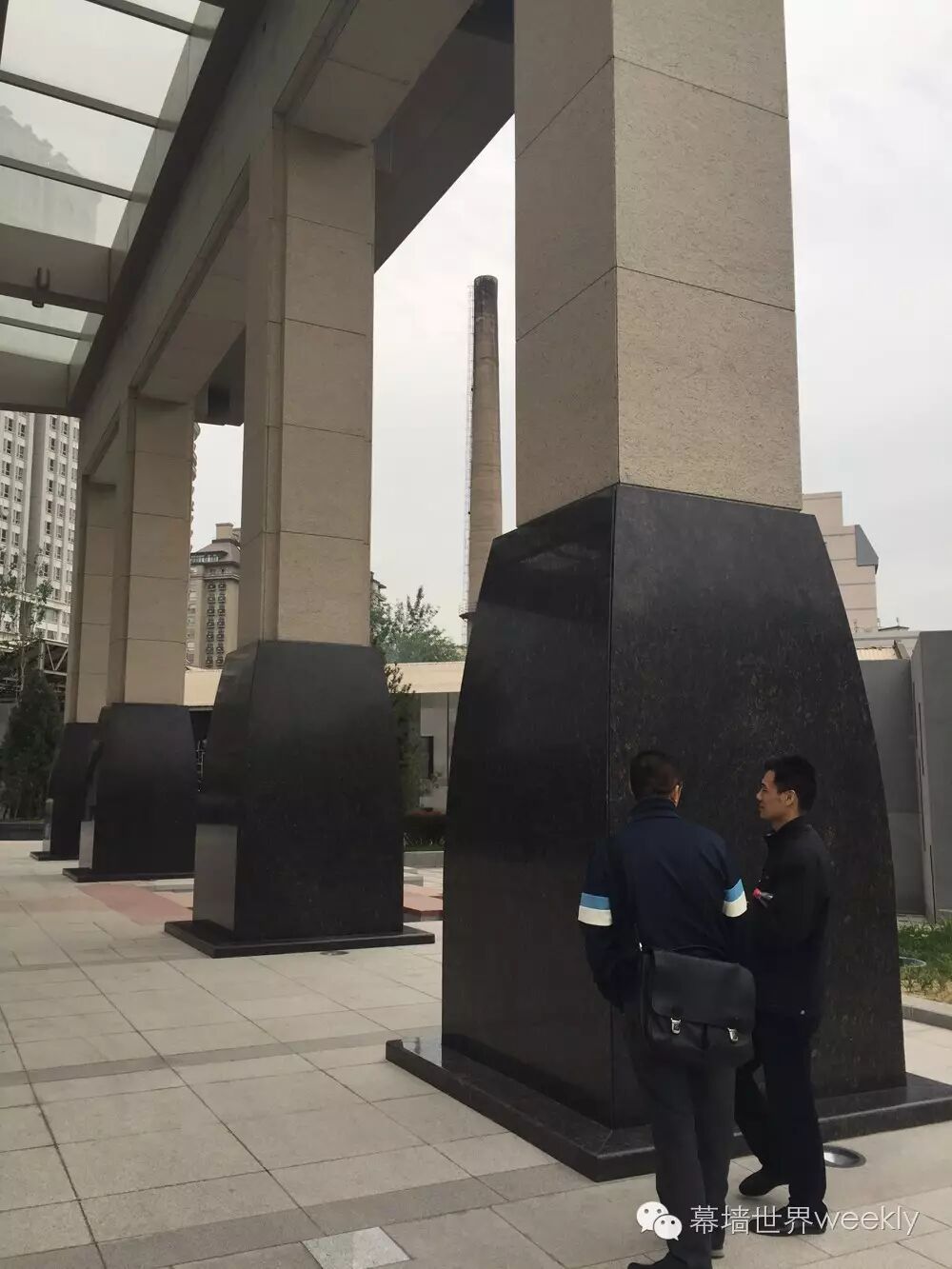

燕翔饭店改扩建项目：

153 1800（宽）×3150（高）×305（最大厚度305mm），中国最大单块干挂石材板块幕墙工程

　　主入口雨蓬柱干挂石材幕墙，每个柱子起底石材板块由4片整块石材围抱而成，单片石材规格为1800（宽）×3150（高）×305（最大厚度为305mm），外表为弧线，单块石材重量3.4t。加工安装难度大。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：卢占和、张君识

　　项目经理：王凤春

　　项目总工：李春虎

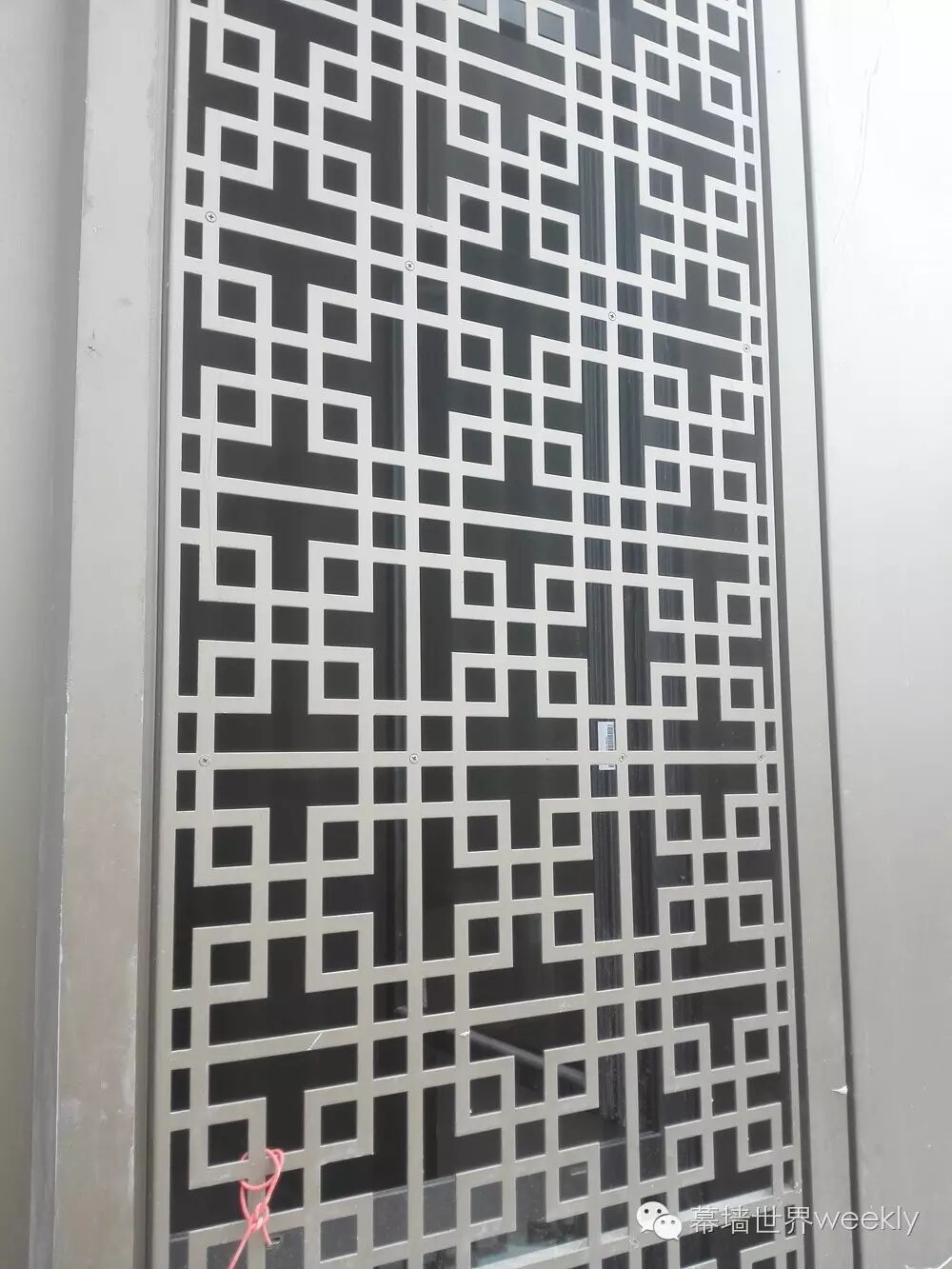

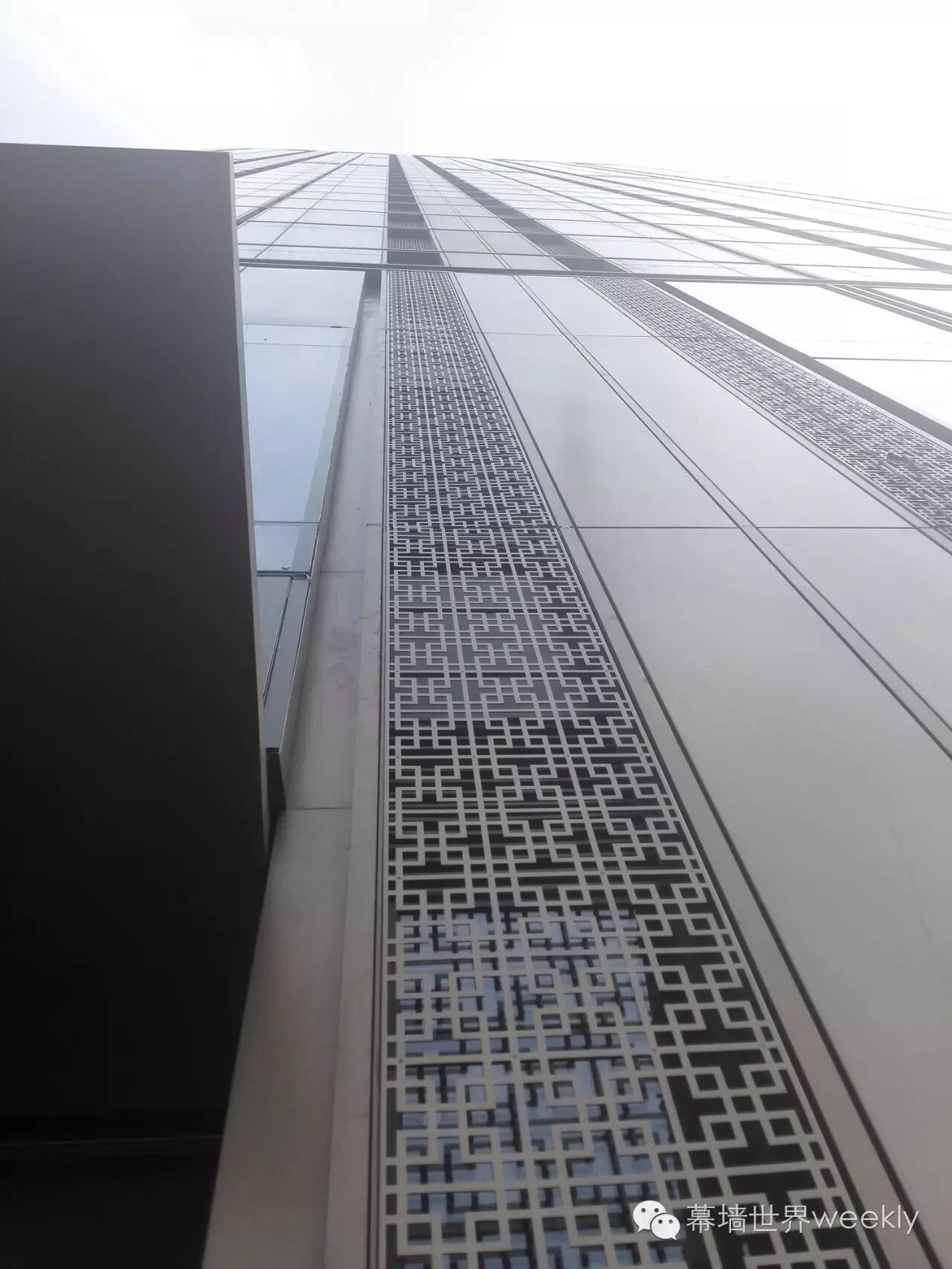

通州运河核心区Ⅳ-08、09号多功能用地：

2.5万㎡，单块雕花铝板面积最大的幕墙工程

　　本项目为北京行政副中心CBD重点项目，项目分为4栋塔楼高度为两栋为131.4米两栋为162.9米。总幕墙面积为10.8万平米，中式雕花面积约2.5万平米。单块最大雕花铝板高为6.29米宽为0.93米

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：信红伟

　　项目经理：郑国彬

　　项目总工：李春虎

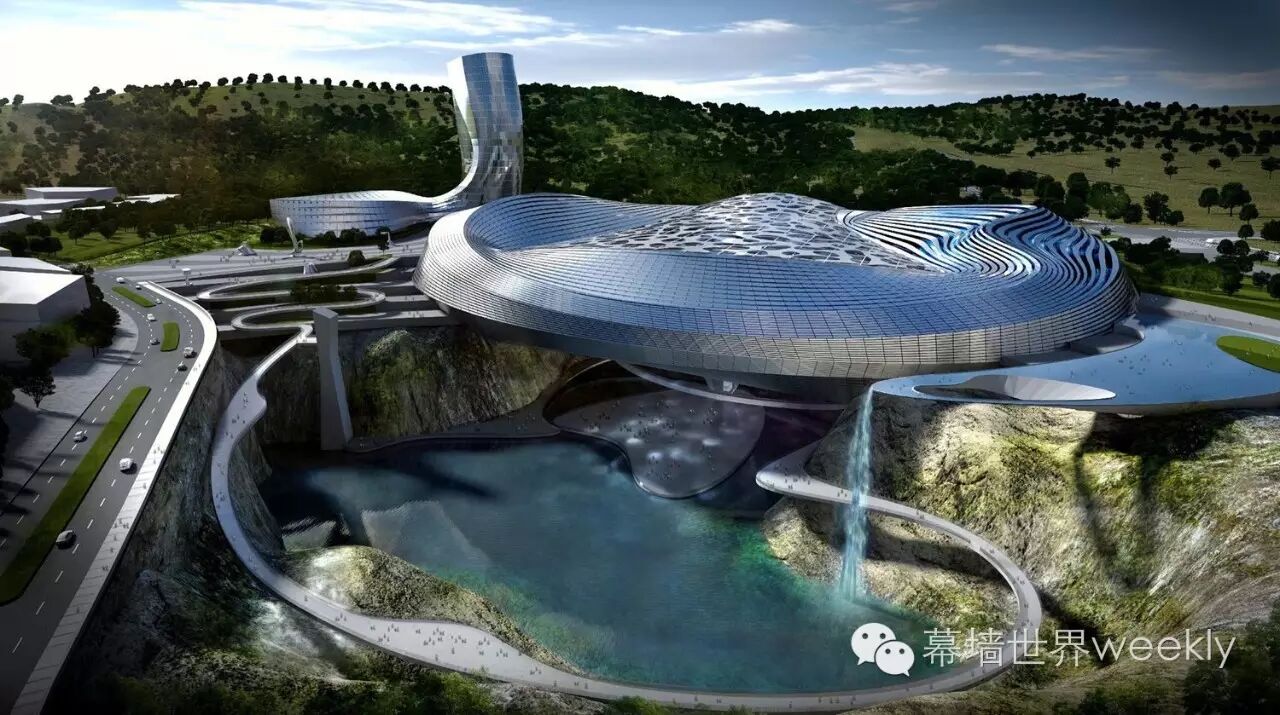

鄂尔多斯市康巴什新区乌兰木伦河大瀑布：

600米长，超2万㎡，中国最大瀑布幕墙工程

　　鄂尔多斯市康巴什新区乌兰木伦河大瀑布幕墙工程位于鄂尔多斯市康巴什新区乌兰木伦河河道，包含石材幕墙和玻璃幕墙，整个幕墙工程处于人工瀑布的笼罩之下，人在建筑中如同在瀑布里观景，美轮美奂。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：汪滨

　　项目经理：李朋军

　　项目总工：卢占和

北京银行顺义科技研发中心A3楼：

1.72万平米，中国面积最大的全玻幕墙

　　北京银行顺义科技研发中心，位于北京顺义新城第11街区。此工程建筑方案：美国 Skidmore Owings & Merrill LLP (SOM)，设计单位：北京市建筑设计研究院有限公司；总建筑面积：20862平方米；A3办公楼建筑高度为81.6m，A3办公楼为地上15层，A3办公楼为钢筋混凝土框架-核心筒结构。4层以上位置采用内循环呼吸式双层玻璃幕墙系统，该幕墙系统外层全玻幕墙玻璃面板采用TP10+1.52PVB+TP10+12Ar+TP12mm超白钢化中空夹胶玻璃，玻璃面板最大尺寸3075mm×5250mm，重量1.3t，最小尺寸3000mm×4500mm，重量1.1t。玻璃肋有2种配置规格，4.75m层高以下玻璃肋截面高度300mm，采用HS15+2.28PVB+HS15+2.28PVB+HS15超白夹胶半钢化玻璃，4.75m层高以上玻璃肋截面高度300mm，采用HS19+2.28PVB+HS19+2.28PVB+HS19超白夹胶半钢化玻璃。全玻幕墙使用面积1.72万平米，最大高度80m。

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：张喜山、袁军山、陈志涛

　　项目经理：张建宁

　　项目总工：郭新雅

北京奥体南区3#地：

172.9米，中国50mm厚石材幕墙应用最高、体量最大的单体幕墙工程

　　北京奥体南区3#地项目，位于北京奥林匹克公园南部，建筑面积(地上)：95437平米，地下4层，地上37层，裙楼2层；塔楼为框架-核心筒体系，裙楼为框架结构。本工程塔楼采用大量50mm厚新疆卡拉麦里金石材，背栓连接，部分为吊顶石材，石材粘接背网。

　　北京奥南3#地是50mm厚石材幕墙应用最高、体量最大的单体工程，50mm厚石材应用高度172.9m，石材总面积约39582平米。塔楼采用双层热循环索网点支撑玻璃幕墙，双层索网幕墙建筑标高：外层 141.6m~165.6m，内层 147.4m~164.28m ；索网幕墙净高度：外层24m，内层16.88m；索网幕墙宽度：36.5m；双层幕墙厚度：2.2m

幕墙设计/施工单位：北京江河幕墙系统工程有限公司

　幕墙设计师：张喜山、袁军山、陈志涛

　　项目经理：季愿军

　　项目总工：郭新雅

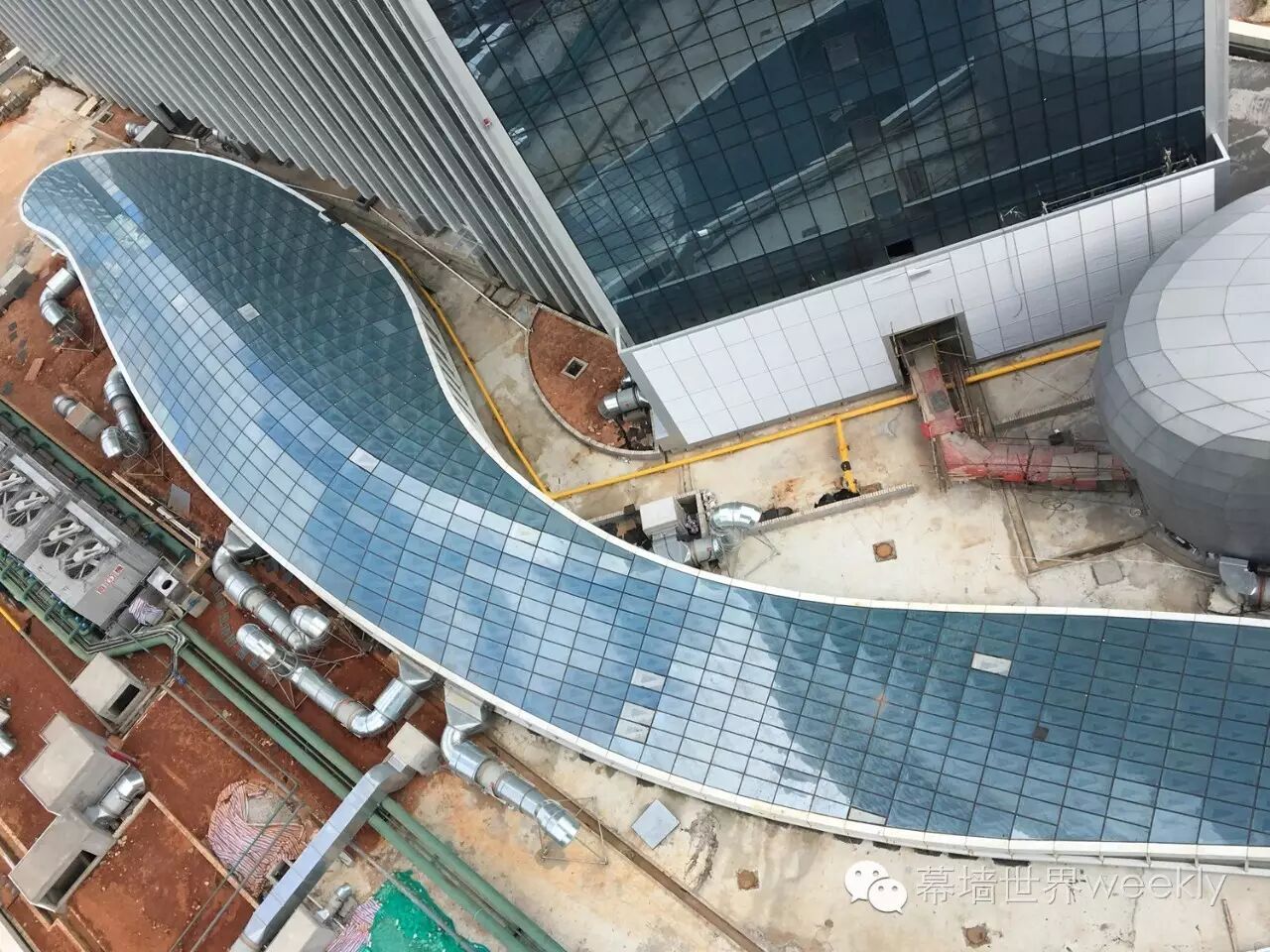

厦门国贸金融中心（裙楼采光顶）：

东西跨度164米，中国最长的双曲面异形采光顶
