最大面积的“天然石材格栅”单体和

最大跨度的幕墙转角空间

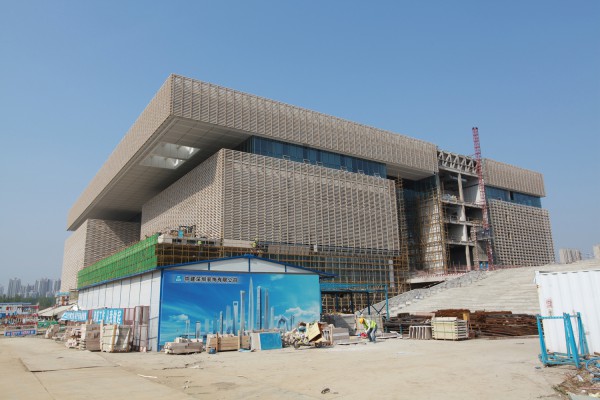

　　近日，《幕墙设计》来到了孔孟之乡正在修建的城市新地标，位于济宁市太白湖新区太白湖湾东的——济宁文化中心。

　　从北往南，文化中心二期工程一共有四个主题建筑：群众艺术馆、图书馆、博物馆、美术馆。每个馆的设计，都来自不同的建筑大师之手：群众艺术馆是赵春水，图书馆是何镜堂，博物馆是马里奥博塔（德），美术馆是西泽立卫（日）。

　　《幕墙设计》此次主要去探访的，是由中建深圳装饰有限公司负责设计和施工的“群众艺术馆”幕墙工程项目，幕墙施工现在已进入收尾阶段。不经意间，居然发现这个群众艺术馆幕墙不简单，接连创造了两个“中国幕墙之最”。

最大面积的“天然石材格栅”单体

　　石材格栅双层幕墙，两层幕墙间距一米一，外挑钢件0.9米~1.2米,石材格栅面积超过一万平米。用天然花岗岩打造的6.5万根石材格栅线条总长约4.6万米。内幕墙为玻璃、铝板幕墙，双侧幕墙设开启窗、逃生口、消防开启格栅门等功能设施。

△石材格栅和内幕墙的间距1.1米

△逃生开启窗

最大跨度的幕墙转角空间

　　“群众艺术馆”东南角部分，打造了中国单体建筑最大的转角空间。单跨跨度28米的龙骨，近1000平米的大跨度幕墙面在这里转角，再配上向外挑出1.2米的外幕墙石材格栅，从内望去，高大威严，层次分明，殿堂感极强。

△大转角

　　细数了一下，这个群众艺术馆，居然有多达13种的幕墙形式：石材外遮阳系统、入口点支式拉杆玻璃幕墙、钢肋点式全幕墙系统、转角大空间幕墙、框架式玻璃幕墙、铝板幕墙、铝板+铝合金型材格栅、采光顶玻璃幕墙、电动遮阳百页、框架石材幕墙、铝合金格栅吊顶幕墙、屋面铝合金格栅系统、栏杆系统。

△点式玻璃幕 铝合金格栅吊顶 石材装饰格栅 相得益彰

△铝合金格栅吊顶幕墙

　　镶以石材格栅的双层幕墙，实现了以“山影”为主题的夜晚泛光照明效果，让中国国画画风在这个现代建筑上相得益彰。

△济宁文化中心泛光照明设计以“影子”为主线

△群艺馆照明 平日模式

△群艺馆照明 山影模式

　　石材格栅系统的挂接方案，正在申请专利。

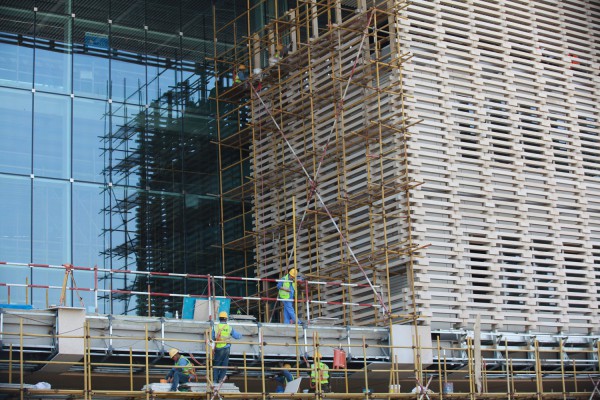

△东立面-正在安装石材格栅

△挂接系统

△挂接系统

△挂接系统

　　石材格栅拼接出5种不同的几何图案，分布在东南西北四个外立面上，很有种当代“壁画”的感觉。

△东立面

△巍峨大气的北立面

△西南视角

△西南视角

△南立面

　　《幕墙设计》正在为该项目组织专题，从人文历史、城市规划、区域规划、建筑设计、幕墙深化、幕墙施工技术等多方面，为你详细解读这个拥有最大面积的“天然石材格栅”单体和最大跨度的幕墙转角空间的济宁文化中心群众艺术馆。
