2018中国建筑装饰奖（建筑幕墙类）复查工作已于8月2日全面展开。今年有超过200家单位申报幕墙国优奖，通过初审的申报工程接近400个。包括新疆在内，今年国优奖复查区域将覆盖全国27个省、市、自治区。为搞好今年国优奖的复查工作，中装协幕墙工程分会安排了70余位专家组成员组成31个复查小组，确保国优奖复查顺利进行。

　　8月8日——8月10日，山东地区复查A小组来到黄海之滨——美丽的大青岛，在这个刚刚成功召开上合组织峰会的岛城，对多个单位申报的数个幕墙国优奖申报工程项目进行复查。短短三天下来，申报工程让复查小组倍感精致，可谓亮点不断。

 8月8日   青岛环球金融中心一期外幕墙工程

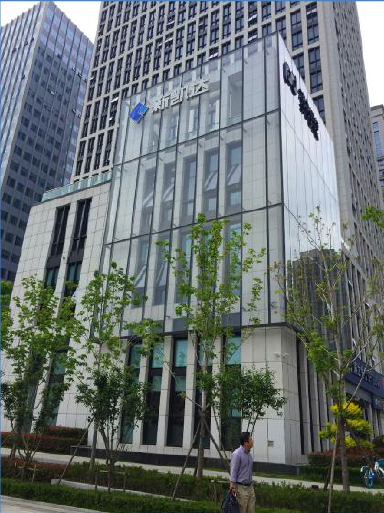

△青岛环球金融中心一期

设计单位

深圳市方大建科集团有限公司

施工单位

深圳广田集团股份有限公司

　　该工程造价约为6000万元，项目位于青岛崂山区金家岭金融商务区。幕墙形式包括：单元式幕墙（玻璃、铝板）、框架式幕墙（玻璃、铝板）、雨篷、铝合金门窗等。针对该工程的重要性、特殊性，施工单位使用计算机进行网络计划的编制，使工期拟定科学合理。同时施工方在铝板施工中，结合青岛地区的天气因素及运输施工条件，对设计图纸进行了修改，应铝单板结合保温岩棉替代原来的保温一体板。

△青岛环球金融中心一期幕墙工程 专家组复查现场

  8月9日   生物技术研发中心项目幕墙工程

△生物技术研发中心项目（青岛）

设计单位

北京中建建筑设计院有限公司

施工单位

德才装饰股份有限公司

　　该工程位于青岛市北区南京路，幕墙高度79米，面积约19300平方米，于2016年4月竣工。该项目的幕墙形式包括：隐框玻璃幕墙、石材幕墙、金属面板幕墙。

　　该项目为高层建筑，工程量较大，幕墙种类较多，外观结构形式多种多样，导致施工过程的交叉作业较多。又因石材幕墙局部造型复杂，施工时需要考虑合理的施工顺序，并对成品进行有效保护。加之施工现场比较狭小，从而对施工现场的安全管理提出了较高的要求。

  8月9日   中央商务区幕墙工程

△中央商务区幕墙工程（青岛）

施工单位

青岛鑫山幕墙金属结构集团有限公司

　　该幕墙工程位于青岛市市北区徐州路158号，该地块南侧为规划16号线，东侧为徐州北路，西侧为B3地块，北侧为B4地块。工程本工程地上共23层(3层裙房+20层办公) ，建筑高度94.80米；裙房3层，地下4层，总用地面积为5717.1平方米，总建筑面积47416.7平方米，幕墙面积21121.96平方米，总造价1845.66万元。

　　项目外装饰幕墙工程主要包括明框玻璃幕墙、悬挑玻璃幕墙、石材幕墙、铝单板幕墙、铝合金格栅、钢结构雨篷及地弹门等工程。

　　该项目的最大亮点在于悬挑玻璃幕墙的设计。由于悬挑玻璃幕墙的施工难度极大，加上裙房炮楼石材外面由大面积的隐框玻璃幕墙组成，玻璃幕墙按照甲方及设计院要求采用悬挑玻璃幕墙的形式，在高度4.9米到21.6米跨度间采用悬挑臂支撑T型钢龙骨的方式。T型钢龙骨半成品加工时易弯曲变形，安装时定位控制难度较大，同时玻璃板块较大，10mm厚超白钢化玻璃板块最大尺寸为1400mm×5500mm，安装过程中危险系数高。

　　因此，只有通过设计创新，安装创新才能提高安装效率，保证施工质量与安全隐患。针对悬挑幕墙安装前应先安装内侧石材幕墙的特点，整理归纳针对影响悬挑幕墙安装质量的主要问题是“幕墙平面度”偏差和“幕墙垂直度”偏差。

　　在充分分析问题的基础上，施工单位采用了如下应对方案解决了这一难题：

　　1. 按照国家要求搭建双层脚手架进行石材与悬挑幕墙的施工；

　　2. 将T型钢截面重新设计，严格控制焊接工艺。横向T型钢与竖向T型钢采用焊接方式，由于T型钢在现场难以切割，所以采用在外协加工厂加工的方式，将焊接截面所需截面形状在工厂中提前加工好，现场焊接；

　　3. 由于原设计图纸竖向龙骨通长，所以整个悬挑幕墙系统无伸缩设置，不符合规范要求。通过设计优化变换方式重新设置伸缩缝：

　　a.将竖向通长龙骨分为3段。

　　b.在悬挑臂与T型钢龙骨连接处设置伸缩缝。在同一根立柱上下两侧悬挑臂支撑点处设置对应长条孔，充分解决了立柱的伸缩问题。

　　4. 编制不合格预埋件补强处理方案，经与甲方及设计院沟通，确保强度满足的条件下采用后补预埋的方式。在后补预埋件过程中，现场严格按照图纸位置进行后补；

　　5. 优化设计方案，针对不锈钢支座定位控制不准确的问题，在保证幕墙整体强度的前提下，对基座安装点进行优化设计，去除不必要安装点。同时确定基座点的三维位置，现场根据设计提供的位置坐标进行安装，并对悬挑幕墙里侧石材幕墙处石材板提前进行水钻开孔。保证安装精度与质量；

　　6. 创新安装方式，解决玻璃内压块螺栓固定难问题。并对焊接强度进行逐一检查，不合格产品返工；

　　7. 对各连接点连接方式进行重新设计，并且在满足强度前提下对不锈钢悬挑臂进行重新优化设计。将不锈钢悬挑臂分为两部分，两者采用螺纹连接的方式，可以调整幕墙的前后进出位置。

　　a. 与钢龙骨焊接部位材质采用Q235钢，这样解决了不锈钢与钢焊接的问题，焊接完成后打磨除锈，进行现场常温氟喷涂；

　　b. 与T型钢连接部位材质采用316不锈钢。耐腐蚀及强度好。同时与T型钢采用销接方式，在连接过程中垫如PVC垫片，防止发生电化学腐蚀；

　　c．现场安装完悬挑臂后重新涂刷一遍氟碳漆。

　　8. 悬挑玻璃幕墙上下采用3mm厚氟碳喷涂铝单板封边，保证幕墙的完整性与美观；

　　9. 完善吊装措施，安装工具的使用可以大大提高安装效率，同时可以减少安全事故的发生。

　　a．设置导向钢丝绳；

　　b．配备对讲机，使用操作熟练工人。



△中央商务区幕墙工程 专家组复查现场

  8月10日   万达东方影都大剧院幕墙工程

△万达东方影都大剧院（青岛）

施工单位

中建二局装饰工程有限公司

　　该项目位于青岛黄岛区西海岸经济新区中央商务区，结合青岛的海洋文化，取义“碧海银螺”的设计理念。其建筑功能方面，拥有1970个座位的特大型剧场及相关附属用房等。主要功能是作为电影节的主会场，放映影片、举办开闭幕式，兼顾综合文艺演出及音乐会演出。

　　项目的整体造型复杂，由15层垂直方向呈锯齿形分布的铝板和烤漆玻璃组成带状幕墙，围合形成整体海螺造型螺旋上升，上下向内倾斜的抽象海螺造型。项目建筑高度最低点23.4米，最高点41米。

　　幕墙工程的龙骨结构由钢结构组成。通过非实体样板段试验，在工程实体进行时决定加工成规格各异的锯齿形钢桁架595榀和长短不一的钢龙骨1263根。

　　项目的幕墙面板主要由22000平方米的铝板幕墙和4000平方米的玻璃幕墙组成。其中，铝板幕墙由3460块不同尺寸和形状的三角铝板拟合而成；玻璃幕墙由966块不同的异型、单曲、双曲的橙色钢化中空夹胶玻璃组成。



△万达东方影都大剧院 专家组复查现场

　　关于2018中国建筑装饰奖（建筑幕墙类）的复查工作进展及相关动态，幕墙工程网（www.mqgc.net）、《幕墙周刊》将紧密关注，并第一时间给大家带来即时消息，敬请关注。
