幕墙国优复查动态：金色金箔GRC雕刻板镶在青岛万达东方影都游艇会幕墙上
作者：幕墙工程网 时间：2019-08-23 11:26:46
△ 青岛万达东方影都游艇会所幕墙工程（前视）
2019中国建筑工程装饰奖（建筑幕墙类）复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖（建筑幕墙类），通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内，今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位，还是申报工程数量上，都创历年新高。为搞好今年的复查工作，中装协幕墙工程分会精心安排了132人次的复查专家，组成34个批次的复查队伍，确保国优奖复查顺利进行。
8月13日，复查小组来到山东青岛，对由深圳市建筑装饰（集团）有限公司申报的“青岛万达东方影都游艇会所外装修工程”进行审查。
△ 复查组专家进行资料审查并对项目进行现场勘查
青岛东方影都地块位于黄岛区西南部，距离黄岛区中心15km，距胶南市中心6km，距青岛市中心城区30km。填海区总用地161.6公顷。青岛东方游艇会所标准总面积：10089.52㎡，其中地上：7103.61㎡，地下：2985.91㎡，外立面投影面积约7000㎡，建筑层数为地下一层，地上三层，建筑高度：27.82m（屋面结构层）。建筑主体结构形式：框架结构，建筑所在区域的地面粗糙度类型：A类，建筑物耐火等级：地下一级、地上二级，建筑物抗震设防烈度：6度 标准设防，设计基本地震加速度值 0.05g。
△ 青岛万达东方影都游艇会所全景
青岛万达东方影都游艇会所外装饰工程，包括石材幕墙、玻璃幕墙、入口及雨棚、铝合金门窗、外墙涂料、GRC造型等。外立面石材装饰面积（8100㎡），玻璃幕墙装饰面积（2000㎡）， GRC装饰面积（6000㎡）。合同造价：1098.48万元，结算金额1651万元。
本项目的玻璃幕墙采用了标准的明框玻璃幕墙的做法，明框装饰条看面尺寸为75mm，出玻璃面30mm。立柱采用120x60x6mm厚热镀锌钢龙骨外包铝合金型材；横梁为60x60x4mm热镀锌钢方管外包铝合金型材；铝型材室外可视面采用氟碳喷涂处理，室内可视面采用粉末喷涂处理，不可视面采用阳极氧化处理，颜色根据建筑师和业主封样确定；面材采用TP6+12A+TP6超白钢化中空LOW-E玻璃。
项目的石材幕墙采用30mm厚花岗岩、35mm厚葡萄牙米黄大理石，局部造型位置有加厚尺寸石材。立柱采用120x80x5mm热镀锌钢方管 ；横梁为50x50x5mm热镀锌角钢；竖龙骨与横龙骨采用螺栓连接。
项目幕墙系统
一、明框幕墙系统
本工程玻璃幕墙采用了标准的明框玻璃幕墙的做法，明框装饰条看面尺寸为75mm，出玻璃面30mm。立柱采用120x60x6mm厚热镀锌钢龙骨外包铝合金型材；横梁为60x60x4mm热镀锌钢方管外包铝合金型材；铝型材室外可视面采用氟碳喷涂处理，室内可视面采用粉末喷涂处理，不可视面采用阳极氧化处理，颜色根据建筑师和业主封样确定；面材采用TP6+12A+TP6超白钢化中空LOW-E玻璃。

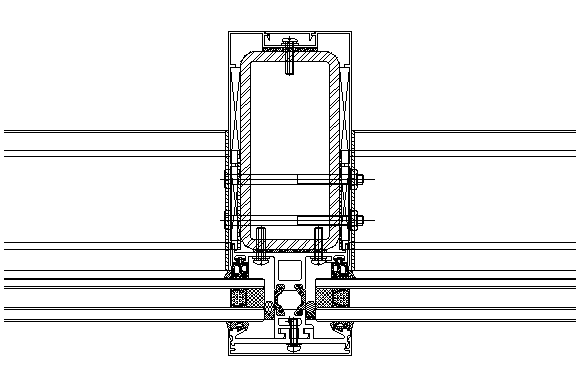

△ 本项目钢铝复合明框玻璃幕墙横剖节点
二、石材幕墙系统
本工程石材幕墙采用30mm厚花岗岩、35mm厚葡萄牙米黄大理石，局部造型位置有加厚尺寸石材。立柱采用120x80x4mm热镀锌钢方管 ；横梁为50x50x4mm热镀锌角钢；竖龙骨与横龙骨采用螺栓连接。
△ 本项目石材幕墙纵剖节点
三、GRC幕墙系统
塔楼GRC幕墙面板采用20mm厚GRC板，局部造型复杂位置加厚处理，立柱采用120x80x5mm热镀锌钢方管；横梁为50x50x4mm热镀锌角钢；竖龙骨与横龙骨采用螺栓连接。
四、幕墙窗
型材采用65系列铝合金隔热外开门型材，壁厚为2.0mm，材质为6063A-T5；窗框采用热镀锌钢副框固定,钢副框采用3mm厚热镀锌折弯钢板加工而成；加强中梃需通长布置，玻璃主要采用：TP6+12A+TP6中空钢化（双银）Low-e玻璃。
△ 本项目幕墙窗横剖节点
五、铝合金平开门
型材采用65系列铝合金隔热外开门型材，壁厚为2.0mm，材质为6063A-T5；门框采用热镀锌钢副框固定,钢副框采用3mm厚热镀锌折弯钢板加工而成；加强中梃通长布置。玻璃主要采用：TP6+12A+TP6中空钢化（双银）Low-e玻璃。
△ 本项目铝合金平开票纵剖节点
六、GRC栏板
重 点
本项目的幕墙是整个工程的重要部分,在材料使用和构造上力求营造一个“绿色氛围”,利于使用者和周围环境免受污染。本工程所选主要材料：玻璃、钢材、铝材等均不会污染环境,所有主要材料均可回收利用。对环境有影响的硅酮结构胶和密封胶的用量,大量工作均在加工厂内完成,防止对幕墙及环境的污染,各种清洗剂及防锈漆等存放,运输严格按程序管理,定点存贮,完工后彻底清除。
同时，本工程的外装饰部分主要由石材幕墙系统结合玻璃幕墙系统及GRC等装饰构件，整座建筑外型格调新颖、线条流畅，建筑立面造型美观大方，奢华而又简约，兼具古典和现代气息。
△ 青岛万达东方影都游艇会所幕墙工程（后视）
难 点
一、游艇会所外立面GRC幕墙施工面积接近6000平米、构件种类258种、开模500个、加工质量要求高，安装难度大。
在前期对于GRC的安装方式讨论阶段、根据现场厂家专业技术人员提供意见、由万达集团设计中心研究院及GRC协会会长、副会长到现场共同讨论确定。最终确认为干挂GRC安装方式、此方式与大理石干挂幕墙安装方式接近、与以前传统焊接固定方式相比此方式抗震等级高，现场不需要动火作业更安全等优点，但是安装精度要求高、安装慢、对此公司在以往合作的专业安装技术人员里面又层层筛选、在一共200名的安装工人里面不断考核淘汰、最终留下40名经验丰富、技术精湛的技工、保证了项目进度、同时也保证了项目安装质量。
△ 项目进展当中，在幕墙安装前进行骨架焊接
二、游艇会所外墙石材使用共三种石材，葡萄牙米黄采购荒料在上海石材基地切割加工。御品深咖石材产地河北承德、电解工艺形成、表面做火烧水洗面处理。黄金麻产地山东省平度市、表面喷砂处理。
对于以上三种石材从数量和材质上分析需重点管控御品深咖及黄金麻石材的色差及加工问题。公司项目部采取荒料挑料—切割加工—排版检查—打包出厂全程监督管理模式，分别在平度和承德石材厂于合同签订至石材加工完成期间驻场一名公司委派质量监督员，对石材每块色差及几何尺寸、破损、裂纹等情况进行检查，不合格的石材挑选出来重新加工、严格控制每块石材的出厂品质、在源头上控制材料质量及加工质量、为项目整体品质夯实基础。
△ 项目进展当中，对幕墙上的“造型花”进行安装
申报单位简介
本项目的申报单位深圳市建筑装饰（集团）有限公司（简称：深装集团）是一家集设计、研发、生产、施工于一体的大型国际化企业集团公司。成立于1986年9月，前身是深圳市建筑装饰总公司，是由两万工程兵集体转业深圳创办的企业之一，是国家建设部审定的装饰、幕墙、机电、电子与智能化、展览展陈等六项一级资质，装饰及幕墙设计双甲级资质企业，是国家高新技术企业。深装集团不仅是第一批获得国家绿色装饰装修工程认证的单位，同时也是国家绿色装饰装修工程的起草单位和多项国家工程建设标准的主编单位。工程业务已发展至全国各地，拓展海外，走向世界。
深装集团是深圳首批国企改制试点单位，30多年的稳健经营、企业和谐运作等特色得到了行业内的一致认可，在建筑装饰领域始终走在行业前列，获200多项国家级奖项，是多年来创建“中国建设工程鲁班奖”“中国建筑工程装饰奖”等国家级奖项较多的企业之一，在国家市政重点工程、五星级酒店、商业空间、办公楼宇、文化旅游、轨道交通、金融机构、住宅精装等设计及施工领域，取得行业突出成绩。荣获中国建筑装饰行业突出贡献企业、全国建筑装饰行业优秀科技创新型企业、绿色装饰装修领先品牌企业，连续多年荣获广东省守合同重信用企业、广东省著名商标、深圳知名品牌企业，已连续十五届荣膺中国建筑装饰行业百强企业前列，良好的口碑赢得华为、腾讯、百度、美的、碧桂园、恒大、万科、华发等众多优秀战略合作伙伴的青睐。同时，深装集团积极培育和应用新工艺、新技术、新材料、新设备，重视研发专利，积极参与编制行业技术标准，目前拥有七十多项专利，四十多项企业创新纪录，主编和参编了15项国家、行业、社团等标准，多项标准填补了行业空白，标准编制数量位居建筑装饰行业前三甲。
△ 青岛万达东方影都游艇会所幕墙工程（侧视）
关于2019中国建筑装饰奖（建筑幕墙类）的复查工作进展及相关动态，幕墙工程网（www.mqgc.net）、《幕墙周刊》将紧密关注，并第一时间给大家带来即时消息，敬请关注。
（责任编辑 / 唐 琦）
