　　河南，驻马店国际会展中心——基建狂魔的又一案例。2019年9月6号，第二十二届中国农加工投洽会将在这里上演。四万多根铝合金管，连接起来长度超过15万米，组成了世界上最大面积的建筑外立面铝合管装饰格栅。另外，这个建筑单体光地弹门就有600扇，也让我们看到了在单体建筑上最多的地弹门集群。负责整个项目幕墙施工的是中建幕墙有限公司，除了超大面积的铝合金管格栅之外，还有大量的石材幕墙、玻璃幕墙、铝板幕墙，幕墙总面积超过17万㎡。而这个造价接近两个亿的幕墙工程，仅用了4个月时间，这也再次印证了中国是出“基建狂魔”的圣地。

△ 视频：驻马店国际会展中心规划设计说明（时长：10′）

工程概况

　　驻马店国际会展中心，是豫南地区首家高标准、大规模、多功能的现代化展览场馆。位于驻马店市高新技术经济开发区，是举办大中型商品贸易展览、各行业主题展览及各类会议活动的理想场所。

　　驻马店国际会展中心平面呈边长为393.5米的圆边三角形，主要由4个大展厅，2个中展厅，1个常年展厅和1个登陆大厅、宴会厅、剧场组成。总建筑面积约为15.1万平米，使用面积约为13.7万平米；屋盖面积约为12万平方米；工程规模：钢结构总量约30000吨；结构类型：钢筋混凝土框架和钢框架+屋面钢桁架结构。

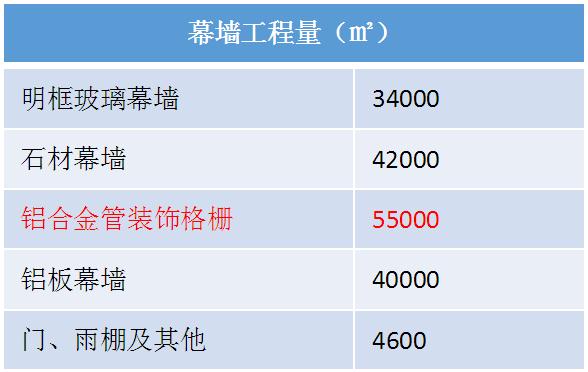

　　本工程幕墙形式主要包含：明框玻璃幕墙、石材幕墙、铝合金管装饰格栅、铝板幕墙等。今天，我们重点讨论的铝合金管格栅屋檐。

铝合金管格栅安装顺序

　　外圈6个分区，12组班组制作吊装。内圈3个分区，6个班组制作吊装。（见上图）

　　分区安装，合龙部位预留三列板块微调成型后就位。

　　采用装配式建筑的做法。总共拆分成648个网扇，外圈500扇整，内圈148扇。网扇总面积55000㎡。

　　外圈铝合金装饰管，37554根，总长117170米，长度范围2240mm-6070mm。

　　内圈铝合金装饰管，10505根，总长20213米，长度范围771mm-3000mm。

△ 建筑造型从空中俯瞰的立意取自于“一粒芝麻”

铝合金管格栅网扇的地面加工

    地面拼装依次顺序为：

    竖向圆管钢龙骨、方管横龙骨制作加工→方管横龙骨定位→竖龙骨定位→横竖龙骨组框→铝合金装饰管切割备料（可提前准备）→铝合金装饰管安装。

　　一、钢龙骨的加工

△ 钢龙骨的加工工艺

△ 框架分析：横龙骨为直线，竖龙骨需做空间折线

△ 拼装成型的竖龙骨

△ 拼装完成的钢骨架

　　二、铝型材的加工

　　三、铝合金装饰管安装

　　铝合金装饰管切割完成后运输至组装场地。根据图纸数据在横向钢龙骨上弹出控制点，控制铝合金装饰管的间距和走向。在横龙骨端头设置固定支座，调整好标高后在空间拉好控制线，控制铝合金装饰管的平面度和造型顺滑。依次将铝合金装饰管按图纸编号对应横龙骨上的控制点，及空间控制线摆放就位，通过铝合金合页将铝合金装饰管与横向水平钢龙骨固定。

△ 高精度控制横梁 铝合金装饰管（误差正负10mm或更高精度），打点绷线

△ 成型后的管面

　　每个网扇大小不一样，平均下来，每扇排列52-54根铝合金管；单个网扇重量跨度从1.5-3吨均有；最大网扇尺寸为27m×5.8m。此外，铝合金装饰管的管径150mm，壁厚2.5mm；分布在网扇上的管间距为400mm。

网扇的吊装

△ 沿檐口造型处划分网片，单元式整体吊装

　　单块网扇宽度4~6米，高度在9~27米，板块面积约在36㎡—150㎡间，大量板块在50㎡左右，最大板块重量约3吨。

△ 上檐口网扇吊装

△下檐口移动平台车，地面水平就位后，从上排主体钢构上设置卷扬机固定点，垂直提升板块

△ 吊装就位空间位置调整就位后，锁紧T型螺栓，焊接钢耳片，固定四个支点后可拆除吊装措施，进行下一道工序，余下的四个支点可在后续施工中流水进行加固

　　建成后的驻马店国际会展中心，从侧面看非常有“风吹麦浪”的意境。项目外圈周长有1500多米，那就是1.5公里的“麦浪”连绵起伏。组成“麦浪”的铝合金装饰管有三种配色，颜色比例为85%、10%、5%；以黄色为主色调，穿插分布，极力营造出“麦浪”的效果。

△ 视频：驻马店国际会展中心泛光照明效果实拍（时长：10″）

　　每当夜幕降临，灯光照射下的驻马店国际会展中心熠熠生辉，美轮美奂，即将召开的第二十二届“中国农产品加工投洽会”必将向世人交上一份满意的答卷！
