幕墙国优复查动态：海信创业中心（青岛）——质量控制创幕墙佳品
作者：幕墙工程网 时间：2019-08-23 13:59:48
2019中国建筑工程装饰奖（建筑幕墙类）复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖（建筑幕墙类），通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内，今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位，还是申报工程数量上，都创历年新高。为搞好今年的复查工作，中装协幕墙工程分会精心安排了132人次的复查专家，组成34个批次的复查队伍，确保国优奖复查顺利进行。 8月14日，复查小组来到山东青岛，对由东亚装饰股份有限公司申报的“青岛山东路17号海信创业中心幕墙工程项目”进行审查。
△ 复查组专家在项目现场听取技术汇报并进行资料审查 青岛山东路17号海信创业中心项目（含办公楼、地下车库、网点和员工厨房等）位于山东省青岛市市南区山东路17号。建设单位为青岛顺海置业有限公司，监理单位为青岛万通建设监理有限责任公司。幕墙工程由东亚装饰股份有限公司施工，幕墙开工日期为2016年8月16日， 竣工日期为2017年12月25日。本工程外装修幕墙由青岛腾远设计事务所有限公司进行深化设计。 本工程总建筑面积54721.6㎡；框架核心筒结构；地下4层；地上28层；楼层层高3.6米；防火等级一级；工程类别为其他类型公共建筑，其抗震设防烈度为7度。项目的玻璃幕墙面积为11000㎡，着色黄金麻石材幕墙面积为10000㎡，金属幕墙面积为2000㎡。幕墙工程造价约2200万元。 本工程外立面采用石材、玻璃、格栅百叶等外墙装饰。玻璃幕墙立柱采用150系列铝型材，横梁为65系列铝型材。铝合金型材采用6063-T5或6063-T6铝合金型材，室内外露表面粉末喷涂处理。 玻璃幕墙采用6+12A+6双银钢化中空LOW-E玻璃。石材幕墙竖龙骨采用100*50*4镀锌钢方管，横龙骨采用L50*50*5镀锌角钢,钢材均选用优质Q235钢材。面层采用30mm厚石材面板。石材采用不锈钢背栓挂件。采用专用石材密封胶，避免了传统密封方法对石材幕墙表面产生污染。

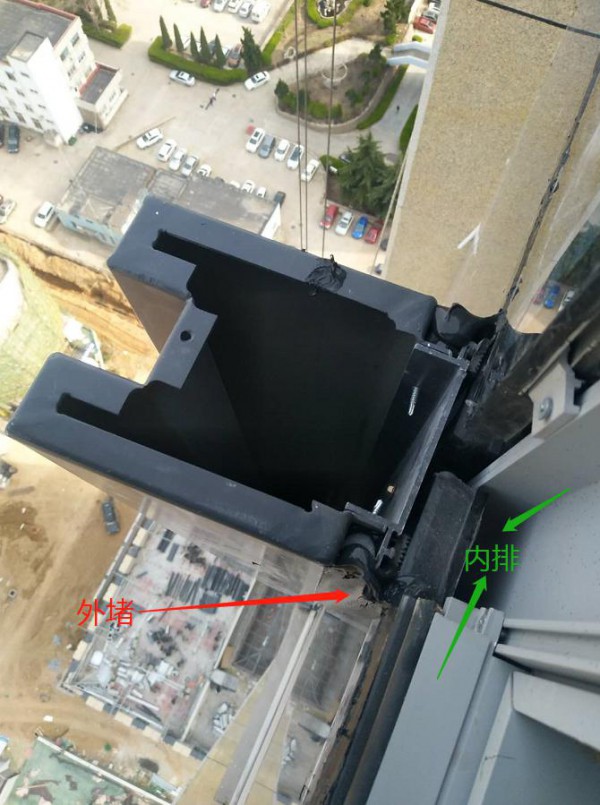

采用明隐结合式玻璃幕墙结构。外视整齐、美观，玻璃分格效果明显，时尚感强。竖向交替使用大扣板，层次感强，突出了建筑高耸、挺拔的特点。气密性能、水密性能、节能保温性能、环保性能优良，板块可浮动，能满足幕墙各种变位要求。 本系统除满足正常功能外主要考虑了其水密性及排水途径的安装，从而达到“构造防水”、“以排为主”的先进防渗理念，改变打胶密封 “以堵为主”的落后施工方式。外堵+内排，防渗性能优良。
横梁端部特殊加工，插入竖框前部腔内，横梁前部及外露扣板底部设有排水通道，使少量可能渗入的雨水沿此通道排到室外，实现结构防水。
△ 本项目幕墙横梁端部经过特殊加工，以实现“结构防水” 石材幕墙采用25mm厚度光面着色黄金麻石材，石材干挂结构采用SE组合铝合金托板石材幕墙结构系统，端部采用背栓挂件系统。
在石材端面开槽，铝合金托板每端插入深度大于13mm，同时，连接件可实现前后方面的微调，托板可实现上下、左右方面的调整，在三维空间上，最大限度地满足了安装需要。 现场钢架采用地面预制钢架，整体吊装，加工及安装定位精度要求高。同时凹槽造型采用背栓粘结石材，加工精度要求较高，成品安装精度要求较高。
三、装饰铝板幕墙
采用2.5mm厚造型铝板，着黄色氟碳漆，层层分割，壮观大气。
亮 点
整体间隔分布在层间位置，与竖向铝板装饰条遥相辉映，外观效果整齐，层次分明。 铝板被石材幕墙条条分离，水平安装误差控制难度加高。
众所周知，21世纪是信息化生产时代，现代化建筑生产模式的大量出现，挑战我们的传统建筑设计和施工技术；绿色施工、模块化生产、拼装式安装、BIM施工技术的应用和推广带来建筑业的蓬勃发展。本项目的幕墙施工过程中，施工单位结合生产计划，总结现场技术难点，分阶段成立QC（质量控制）攻关小组，逐项解决现场生产质量及技术问题。同时，施工单位根据施工阶段主要技术难点我们在过程中分期成立“高层条窗内排水系统”技术攻关QC小组、“幕墙窗防渗漏”现场型等五项QC小组。并获青岛市优秀QC成果二等奖两项。与此同时，还总结完成了《大面积幕墙窗防渗施工工法》、《高层落地式幕墙窗腔体内排水施工工法》，申报幕墙窗防渗节点实用新型专利两项。
高层条窗幕墙的结构形式为上下通长。外挂的大装饰扣盖在起到装饰的同时也带来了极大地渗漏隐患。结合以往类似工程发生的渗漏情况。项目QC小组成员在本次活动课题中充分进行PDCA循环，针对高层条窗的内排水系统进行研究。并在实践中进行验证总结。最终形成高层条窗内排水QC成果。 针对高层幕墙窗的现场渗漏情况，QC小组进行了统计分析，从各种渗漏点进行合理性分析。针对性展开QC小组活动，在过程中进行深化处理。效果突出，山东路17号幕墙窗防渗效果优良，并形成大面积幕墙窗防渗QC成果，获青岛市优秀成果二等奖。
项目施工期间，现场工期紧，任务重，作为形象节点。幕墙工程自进场就迈开了抢工的步伐。在施工中不断总结提升，最终完成《大面积幕墙窗防渗施工工法》、《高层落地式幕墙窗腔体内排水施工工法》。并提报实用新型专利两项。 针对施工过程的成功案例，项目部进行总结交流，其“大装饰条明框高层幕墙防渗漏总结”获集团公司一等奖，同时施工经验总结形成防渗漏治理两大行动案例，已提报青岛市城乡建设局。
本工程山东路17号海信创业中心项目幕墙工程的建设，工程结构独特、工艺复杂、幕墙造型别具风格。经过精心施工，施工单位完成了施工合同的全部内容，经验收工程质量符合有关法律、法规和工程建设强制性标准，各分部分项合格，使用功能安全可靠，顺利通过验收。工程自投入使用至今，工程质量稳定，运行使用良好，收到了良好的社会效益及社会评价 ，获得业主的一致好评。
△ 青岛山东路17号“海信创业中心”幕墙工程的质量控制极佳 本项目的申报单位东亚装饰股份有限公司注册资本柒仟万元整，年度总结算总额12.8亿，现为中国建筑装饰协会副会长单位、山东省建筑装饰协会副会长单位，是一家拥有建筑装饰设计甲级、施工壹级，幕墙设计与施工一体化壹级资质，同时集钢结构、机电设备安装、建筑智能化、园林古建筑施工，木制品、石材制品、幕墙制品生产基地和装饰设计院为一体的专业化装饰集团企业。企业注重体育场馆类、酒店类、医疗卫生类装饰装修市场的建设和发展，2016年专业化产值规模，占公司总产值的80%，比2015年产值比例增加1%。 东亚装饰股份有限公司现有东亚加工厂，产业基地现有幕墙型材加工生产线、木饰面加工生产线、石材加工生产线，生产场所占地面积150亩，生产场所建筑面积20500平方米，2015年度生产幕墙型材1200吨，4条木饰面加工生产线、3条石材加工生产线。

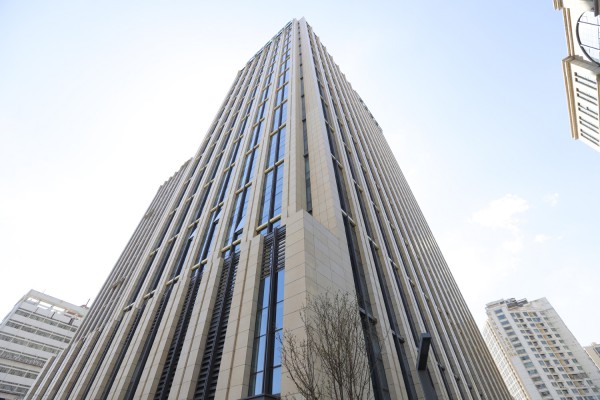

△ 青岛山东路17号“海信创业中心”幕墙工程（侧视） 关于2019中国建筑装饰奖（建筑幕墙类）的复查工作进展及相关动态，幕墙工程网（www.mqgc.net）、《幕墙周刊》将紧密关注，并第一时间给大家带来即时消息，敬请关注。
