△ （大连）电子研究所及周边旧区改造地块（国运壹号）7#楼幕墙工程
2019中国建筑工程装饰奖（建筑幕墙类）复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖（建筑幕墙类），通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内，今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位，还是申报工程数量上，都创历年新高。为搞好今年的复查工作，中装协幕墙工程分会精心安排了132人次的复查专家，组成34个批次的复查队伍，确保国优奖复查顺利进行。
8月10日，复查小组来到辽宁大连，对由辽宁荣昌建设有限公司申报的“大连电子研究所及周边旧区改造地块（国运壹号）7#楼幕墙工程”进行复查。

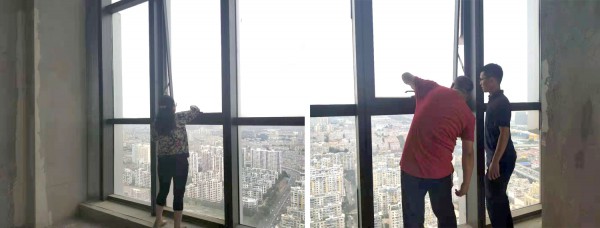

△ 复查组专家在项目现场进行实地勘查
电子研究所及周边旧区改造地块（国运壹号）项目7#楼外幕墙工程位于大连市联合路东、鞍山路南，总建筑面积约17.2万平方米，总层数为40层，总高度为147.6m，1-2层层高5.4m、3-23层层高为3.3m、24-39层层高3.65m、40层层高为6.25m。幕墙总面积约23300㎡。该项目的业主单位为大连国运房地产开发有限公司，幕墙施工单位辽宁荣昌建设有限公司于2015年9月15日承接此项目，2017年4月30日正式竣工验收并顺利移交业主使用。
△ 国运壹号项目幕墙立面
国运壹号7#楼作为一个高端公寓现代化写字楼，其外幕墙整个建筑外立面采用虚实对比的设计理念，在玻璃的选用和铝单板的颜色的选用上突出了作为鞍山路和联合路地标建筑的突出感。整个外立面采用竖向线条进行斜向分割，突出整个建筑物的立体感。无论从哪个角度透视立面效果都特别丰富。在设计中，设计师遵循原有的建筑设计理念，按照原有的建筑设计的要求。在安全性、美观性、经济性、实用性、节能环保性方面进一步深化，通过材质的不同特性及各细部的仔细推敲，以建筑特色来表达以人为本之精神。
一、明框玻璃幕墙
施工部位：3层至40层 ；
立 柱：3-22层采用130系列、23-40层采用170系列、40层以上采用160*80*5 方管外包铝合金型材结构；
横 梁：90系列铝合金型材；
面 板：
6钢化（双银Low-E）+9A+5钢化+0.76PVB+5钢化中空玻璃、 8钢化（双银Low-E）+12A+6钢化中空玻璃。
△ 国运壹号项目幕墙檐口
二、半隐框玻璃幕墙
施工部位：1-2层；
立 柱：采用100*50*5mm方管外包铝合金型材结构；
横 梁：70*70*5mm方管外包铝合金型材结构；
面 板： 10mm钢化（双银Low-E）+12A+8钢化中空高透玻璃。
△ 国运壹号项目幕墙转角铝板
三、铝单板幕墙
施工部位：1-2层装饰柱、幕墙四角造型及入口雨棚；
立 柱：50*50*4mm镀锌方管；
横 梁：40*40*3.5mm镀锌方管；
面 板：3003-H14系列3.0mm厚铝单板。
四、空调机位铝合金百叶
施工部位：空调机位外立面及避难层外立面；
面 板： 70系列防雨百叶。
△ 国运壹号项目之铝合金地弹门
五、铝合金地弹门
采用DL64系列断桥隔热铝合金型材。
一、玻璃幕墙梭型装饰扣盖技术工艺

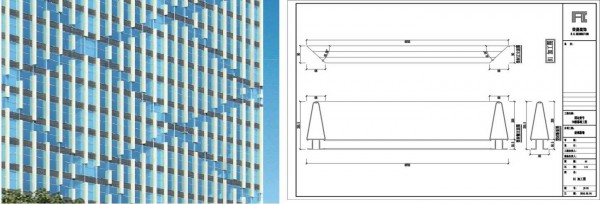

由于本项目外装饰效果采用大小梭型扣不规则分布交叉，为体现整体外装饰效果，在设计方面需要保证整体外立面呈现菱形立体效果。同时，如果雨水进入到扣盖内，利用排水孔进行排水，其封堵材料采用铝单板焊接工艺。
玻璃幕墙梭型装饰扣盖技术加工工艺
梭型扣盖下端为斜面封堵
第一步：定尺加工挤压型材；
第二步：型材45°切割封堵板采用铝焊；
第三步：打磨喷漆
扣盖竖向分格采用电脑放样，加工中心依据放样数据进行加工、封堵及钻孔。
玻璃幕墙梭型装饰扣盖技术施工工艺
依据扣盖排版图进行测量放斜面定位线，幕墙外立面梭型扣盖每一支都由设计进行下料，现场依据排版图纸及扣盖编号进行安装。
二、玻璃幕墙双道防水工艺
第一道密封胶防水在安装扣盖之前，将玻璃与立柱交接处空腔密封；第二道密封胶防水在安装扣盖完成后，将扣盖与幕墙饰面板之间采用密封胶进行密封处理。
玻璃幕墙大型装饰扣盖与主构件连接的工艺：为增加扣盖强度及稳定性，将室外扣盖分为底座和装饰扣盖两个部分，装饰扣盖与底座，底座与幕墙立柱通过M6不锈钢螺栓连接。
三、玻璃幕墙大型装饰扣盖与主构件连接的工艺
为增加扣盖强度及稳定性，将室外扣盖分为底座和装饰扣盖两个部分，装饰扣盖与底座，底座与幕墙立柱通过M6不锈钢螺栓连接。
一、空调机位防渗漏处理
本工程中空调机位外立面为铝合金百叶，考虑大连为海滨城市，风力大雨水多，怎么样解决幕墙与空调机位防渗漏。
解决方案
1.空调洞位置选用防雨百叶， 防雨百叶选用高强度型材，保障适用于大风地区地理环境，同时能够防止雨水的进入。
2.空调机位的地面墙面需要全部做防水处理。
3.空调机位与幕墙交接四周采用封修注胶处理，使空调机位与幕墙形成一个整体。
△ 国运壹号项目幕墙施工过程实拍
二、工程体量大、工期紧、现场施工场地狭小
7#楼包含明框玻璃幕墙、空调机位铝合金百叶、铝单板幕墙等内容。其中玻璃幕墙面积约18000㎡，玻璃材料需求量大，现场施工作业场地狭小，材料无法全部入场进行堆放。
解决方案
各种材料进场根据施工进度计划及现场安装的实际需求情况与材料厂家随时沟通分批次进入施工现场，材料随即运输上楼进行安装，其材料周转周期控制在1~2天内，从而解决现场场地狭小材料无法堆放的问题。
△ 国运壹号项目幕墙施工过程实拍
三、保证梭型大扣盖垂直、平整度
本工程幕墙总高度为147.6m，玻璃幕墙竖向采用90*260梭型扣盖呈现菱形布置，菱形对角最长梭型扣盖长度为15.55m，在这么长的距离中怎么保证梭型扣盖之间的平整度和垂直度，这是施工中的一个重点与难点。
解决方案
1.安装外装饰扣盖依据设计图纸进行测量放线，将各种型号尺寸装饰扣盖进行定位。
2.梭型扣盖之间采用φ6销钉进行连接固定，这样就保证了梭型扣盖安装后的垂直与平整度。
△ 国运壹号项目幕墙施工过程实拍
四、百叶与玻璃交接的处理
本工程百叶主要布置在空调机位及避难层位置，幕墙中玻璃与百叶交错布置，在施工过程中怎么使百叶与玻璃进行合理交接及防渗漏处理。
解决方案
1.百叶框与玻璃等厚度，采用玻璃压板进行固定。
2.玻璃与百叶之间缝隙采用耐候密封胶进行密封处理。
本项目的申报单位辽宁荣昌建设有限公司成立于1997年，企业注册资金5100万元，是建筑装修装饰工程专业承包壹级、建筑幕墙工程专业承包壹级、电子与智能化工程专业承包贰级、建筑装饰工程专项设计甲级及建筑幕墙工程设计甲级的大型城市工程建设企业。公司连续担任“中国建筑装饰协会常务理事单位”、“辽宁省装饰协会副会长单位”、“沈阳市装饰协会副会长单位”，并获得国家、省市等各级荣誉近百项。
△ 国运壹号7#楼幕墙工程夜景效果
关于2019中国建筑装饰奖（建筑幕墙类）的复查工作进展及相关动态，幕墙工程网（www.mqgc.net）、《幕墙周刊》将紧密关注，并第一时间给大家带来即时消息，敬请关注。
