幕墙国优复查动态：青岛奥帆中心——顶天立地的上合峰会主场馆
作者：幕墙工程网 时间：2019-08-24 15:17:51
△ 青岛奥帆中心提升改造工程
2019中国建筑工程装饰奖（建筑幕墙类）复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖（建筑幕墙类），通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内，今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位，还是申报工程数量上，都创历年新高。为搞好今年的复查工作，中装协幕墙工程分会精心安排了132人次的复查专家，组成34个批次的复查队伍，确保国优奖复查顺利进行。
8月15日，复查小组来到山东青岛，对由中建八局装饰工程有限公司申报的“青岛奥帆中心提升改造工程-陆域停船区改造工程（奥帆文化中心）”进行复查。
△ 复查组专家在项目现场进行实地勘查
项目概况
青岛奥帆中心提升改造工程-陆域停船区改造工程（奥帆文化中心）地处青岛市市南区奥帆中心，南靠增城路，东临金湾路，北近越秀路，西北方面朝大海，距离海岸71米。建设单位为青岛旅游集团有限公司，设计单位为华南理工大学建筑设计研究院，监理单位为青岛市工程建设监理有限责任公司，总承包单位为中国建筑第八工程局有限公司。
项目总建筑面积53924平方米，地下15648平方米，地上38276平方米。地下1层，地上主体4层，结构形式为框架（钢结构）形式，建筑高度22.6米，(屋面起翘最高点28米）。原地下室结构保留，原地上结构拆除，新建地上钢结构。建筑类型：公共建筑，建筑工程等级：特级，耐火等级为一级。15000㎡框架式玻璃幕墙；8000 ㎡蜂窝铝板檐口吊顶；4000 ㎡铝单板上合柱，共40根；6000㎡主入口雨棚铜装饰、铜门套、铜柱； 1000㎡贵宾小雨棚铜装饰、铜门套、铜柱；金属屋面1.6万㎡。本工程为2018上合组织青岛上合峰会会址，现主要用于召开各类大型会议。

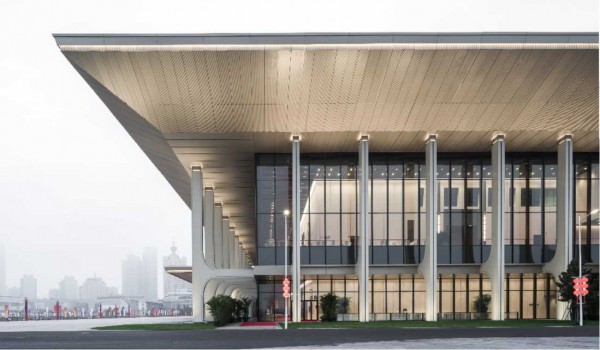

△ 北立面与西立面（侧视）
建筑是凝固的音乐、是历史的印记、更是时代的交响，大国工程更彰显央企的实力与担当。
精心打造的上合峰会主会场：“以彰显世界水准、展现中国气派、显示山东风格、体现青岛特色”的设计理念建造，犹如镶嵌在东海岸边上的璀璨明珠，见证了上合组织的发展历史。
整个建筑的造型寓意：腾飞起舞，扬帆领航。
顶天立地、遮风挡雨；
海、城、山、港、堤融为一体。
△西立面与南立面（侧视）
本工程除原地下室结构保留外，原地上结构全部拆除，并新建地上两层钢结构。工程的幕墙系统包含：
一、11996㎡框架式玻璃幕墙；
二、9678 ㎡蜂窝铝板檐口吊顶；
三、4000 ㎡铝单板上合柱，共40根。
四、6000㎡主入口雨棚铜装饰、铜门套、铜柱
五、1000㎡贵宾小雨棚铜装饰、铜门套、铜柱
六、双金属屋面：16000㎡开放式装饰蜂窝铝板+铝镁锰直立锁边
△ 复查组专家在奥帆中心改造项目实拍
一、设计含量高
1. 设计造型别致
2. 边设计、边深化、边施工
3. 应用新技术、新工艺、新材料
二、施工时间紧
1. 外墙施工2个月、精装3个月
2. 横跨冬季施工、传统春节
3. 材料加工周期压缩至极限
三、施工难度大
1. 造型较多，设计复杂多样化
2. 场地狭窄，材料运输压力大
3. 交叉严重，工期影响因素多
四、质量要求严
1. 确保“国优”、争创“鲁班”
2. 效果上、功能上要求高
3. 环保等级高

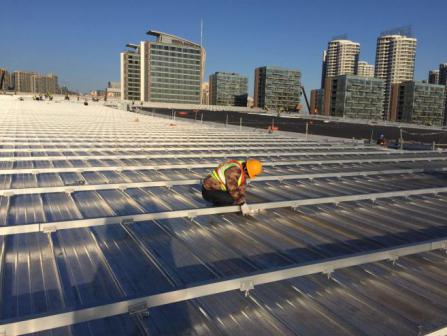

△ 施工中的奥帆中心改造项目
一、幕墙龙骨与主体钢结构同步施工，混凝土楼板尚未浇筑，主体结构尚未完成沉降，如何消除结构变形对幕墙产生不利影响；
二、考虑结构施工工期紧张，主体结构偏差可能较大，如何应对超出规范允许偏差的结构误差；
三、工期紧张，如何使材料的加工、现场的安装更加简便、更具可操作性。
△ 原方案：蜂窝铝板造型采用整体加工模式，成本高，加工周期长
△ 深化后实施方案：蜂窝铝板造型采用平板外加型材线条形式，降低成本，减少加工周期
工期紧张，金属面层材料多为定制加工，要求厂家面层材料及预制构件定制加工尺寸无误，且前期电脑建模下单并现场进行复尺工作
檐口蜂窝铝板:下单共计9678㎡，共计3800块，约600种。每块板的角度、尺寸各不相同，部分板在工厂需人工加工。加工周期较长。解决措施：原计划高空车安装但是由于场地限制、安装效率及满堂脚手架搭设困难，经综合考虑选用反向悬挂式脚手架，安装效率已大面积提高。
二、精密测量+BIM
根据总包提供的控制点做檐口测量控制网，然后对钢结构进行检测，与理论模型对比，计算验证是否有偏差，进而调整檐口模型
迎宾大厅的顶部铜装饰面均采用白铜，并且工厂加工成品，现场吊装传统施工做法：先做基层，后做面层，平整度难控制，施工时间长。
装配化施工：基层与面层合为一体，工厂机械化制作，成品质量好，现场安装受力主龙骨之后便拼装，节省时间，施工质量好控制。
△ 本项目《钢结构支撑与蜂窝铝板装饰的防水复合屋面及其施工方法》受理通知书
本工程绿色施工达到施工管理、环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地与施工用地保护六类指标。在建筑的建设全周期内，要最大限度地节约资源(节能、节地、节水、节材)、保护环境和减少污染，与自然和谐共生、适应经济社会环境。
一、本工程玻璃采用8+1.52SGP+8mm（双层Low-E）+12AR+8+1.52SGP+8mm钢化中空夹胶暖边自清洁玻璃，保证玻璃安全及节能性的同时，具有良好的隔音及室内防撞击性能。
二、本工程40根上合柱铝板表面采用氟碳粉末喷涂。氟碳粉末喷涂具有良好的耐腐蚀性能，适合海边建筑，且此表面处理方式更加环保，粉末回收率达到70%以上，减少氟碳漆废料对环境的污染。
一、本项目金属屋面采用两道(3mm+3mm)厚SBS+1道PVC防水卷材，共计57114 ㎡，复试6组，全部合格；非金属上人屋面采用两道(3mm+3mm)厚SBS防水卷材，共计9210 ㎡，复试4组，全部合格。对金属屋面进行淋水实验检验，非金属屋面进行蓄水试验，无渗漏。
二、本项目 幕墙施工图设计、计算书齐全，幕墙玻璃11996 ㎡，复试5组；幕墙四性试验检测 1组，硅酮耐候密封胶相容性复试2组，全部合格。
三、本项目11996㎡幕墙玻璃加工精细、安装牢固、阴阳角顺直、拼缝整齐、胶缝顺直饱满、美观大方，外窗排布均匀。
四、本项目9678㎡檐口蜂窝铝板，双曲渐变、端头造型复杂，铝板定位准确，曲线弧度顺滑，拼缝严密。40根上合柱铝板接缝顺直。

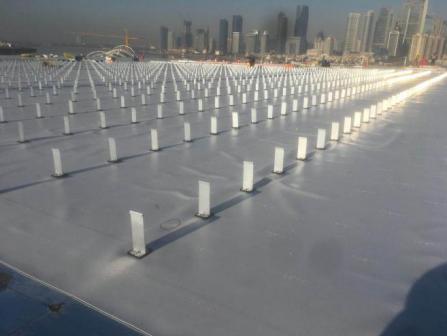

五、本项目43200套铝合金基座定位安装准确，PVC防水卷材淋水实验合格。
六、11600套铝合金夹具定位安装准确牢固排布有序。
申报单位简介
本项目的申报单位中建八局装饰工程有限公司拥有建筑装饰工程设计专项甲级、建筑幕墙工程设计专项甲级和建筑智能化工程设计与施工壹级、建筑装修装饰工程专业承包一级、建筑幕墙工程专业承包一级、展览陈列工程设计与施工一体化壹级资质，以及建筑工程施工总承包、机电安装和钢结构工程等多项承包资质。
公司下设设计研究院、8个直营分公司、2个专业公司及多个区域营销中心，并放眼全球，优先大力发展海外市场，紧跟中建集团的海外发展步伐。作为中建集团的下属单位，公司在马来西亚的经营隶属于中建集团下属的中国建筑马来西亚有限公司管理。

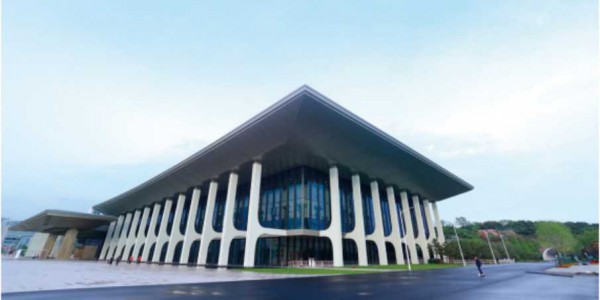

△ 青岛奥帆中心提升改造工程实拍
△ 青岛奥帆中心提升改造工程夜景
关于2019中国建筑装饰奖（建筑幕墙类）的复查工作进展及相关动态，幕墙工程网（www.mqgc.net）、《幕墙周刊》将紧密关注，并第一时间给大家带来即时消息，敬请关注。
（责任编辑 / 唐 琦）
