△ 中铁建设集团华东总部基地
2019中国建筑工程装饰奖(建筑幕墙类)复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖(建筑幕墙类),通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内,今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位,还是申报工程数量上,都创历年新高。为搞好今年的复查工作,中装协幕墙工程分会精心安排了132人次的复查专家,组成34个批次的复查队伍,确保国优奖复查顺利进行。
8月27日,复查小组来到江苏昆山,对由北京中铁装饰工程有限公司申报的“中铁建设集团华东总部基地1#办公楼、2#办公楼及辅助用房幕墙工程”进行复查。
△ 复查组专家在项目现场听取技术汇报
中铁建设集团华东总部基地幕墙工程位于江苏省苏州市昆山市花桥镇光明路88号,本工程总建筑面积44690.42平方米,其中地上39645.41平方米,地下5045.01平方米;1#办公楼地上19层,2#办公楼地上26层,辅助用房地上2层,地下共1层;1#办公楼建筑高度74.40米,2#办公楼建筑高度79.90米,辅助用房9.90米。主要结构类型为钢筋混凝土框架剪力墙结构,设计使用年限为50年,建筑防火分类等级:二级,建筑耐火等级为一级。建筑性质为民用公共建筑、主要用于办公及科研使用。投资规模2000万元,施工面积18900平米,其中1#楼15000平米,2#楼3000平米,辅助用房900平米;结算造价1873.57万元。幕墙形式有石材幕墙、玻璃幕墙、铝板幕墙。
本工程1#办公楼、2#办公楼和辅助用房幕墙形式统一、竖向石材和竖向玻璃幕墙交替序列分布、分格对称。玻璃幕墙采用6low-e+12A+6(mm)钢化中空玻璃;石材幕墙基层保温采用45mm厚水泥发泡保温板,面层挂网抹抗裂砂浆,有较好的节能作用。
标准层较多,层高统一,主龙骨全部定尺加工,利用率高;石材分格统一,出材率高。
深化设计时,石材挂件位置定位统一,定位后在加工厂统一由机械开槽,避免了现场开槽的粉尘污染、噪音污染、空气污染。
△中铁建设集团华东总部基地外立面航拍视频
幕墙工程特点和难点
主要特点:
a、工程质量标准高、精细化程度要求高,技术标准先进,施工标准精细;
b、技术含量高、幕墙性能指标要求高:幕墙石材采用SE挂件系统、仿石材铝板窗下口安装;玻璃幕墙采用6low-e+12A+6(mm)钢化中空玻璃;外幕墙保温采用水泥发泡保温系统;
c、幕墙工程量大:本工程整体建筑外幕墙造型为竖向石材和竖向玻璃幕墙交替序列分布;外立面均由竖向通高石材与玻璃幕墙组合形成,幕墙整体面积较大。
主要难点:
a、石材装饰面距主体结构墙300mm,由80×40×4(mm)和50×50×4(mm)镀锌角铁构成幕墙基层龙骨,钢龙骨焊接量较大;
b、幕墙面层材料安装均采用吊篮操作施工,密集的高空作业给现场的安全管理增加了难度;
c、石材幕墙面积较大,石材色差控制难度较大。
1、石材造型柱与明框玻璃幕墙分格间距适中,整体效果较好
主楼南立面的石材造型柱和竖向玻璃幕墙呈1600mm间隔分布、有序排列,且石材幕墙完成面突出玻璃幕墙200mm;同时,石材造型柱贯通,拉伸了立面高度,增强了整体立面的立体效果。
主楼北立面的石材造型柱和竖向玻璃幕墙呈1500mm间隔分布、序列分明,层间凸出造型铝单板;白、蓝、灰三色互补,丰富了整体立面的色彩。
防火钢板内外两侧上返边30mm,增加钢板刚度的同时,防止防火岩棉移动;
防火钢板安装后,在底部增加角钢支撑,并与主龙骨焊接牢固;
防火钢板与结构连接部分采用防火密封胶密封严实;
防火钢板与主龙骨间隙用防火密封胶密封严实。
5、雨棚细部收口

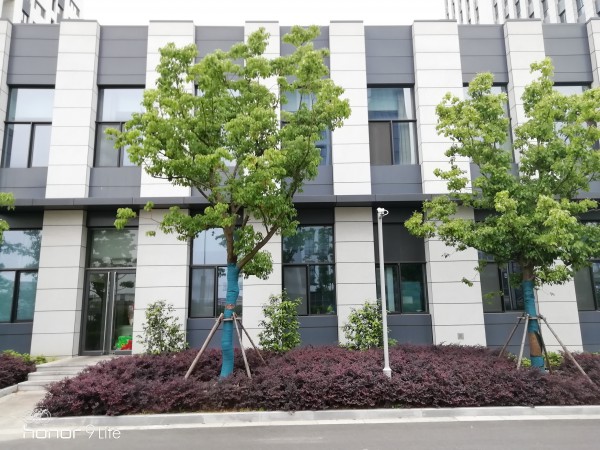

6、辅助用房
开启扇上下护边与框体整体挤压成型,风撑及四连杆的应用,使开启扇安全可靠。
8、通风百叶完成图
9、龙骨完成效果
10、玻璃完成效果
11、造型仿石材铝板完成效果,现场无倒挂石材,窗下口石材全部为仿石材铝板安装,天然石材、仿石铝板、真石漆,色泽一致,浑然一体。
(一)标准化下料
本工程采用《极限套材》、《仁霸玻璃排版》、《极致下料门窗软件》等套材下料软件的应用,通过模块化板材及线条材料,提高材料的优化率,减少材料损耗,达到节材创效的目的。
同时,下料过程遵循PDCA循环原则,并在过程中不断完善,最终形成了QC成果《提高幕墙板块一次性下料合格率》。
(1)运用了:施工扬尘控制技术、 施工噪声控制技术。
外幕墙材料节能层面,业主一开始计划采用保温岩棉,经过我项目部的沟通,最终选用水泥发泡保温板,防火保温性能极佳,为后期的节能验收工作打下了良好的基础,现在墙体的节能保温已通过昆山市质监站的节能验收。
运用了:现场装配化技术。
龙骨整体焊接成型——通过转接件装配安装——SE挂件挂装石材面板将单元式钢龙骨的加工提前,且加工完成后整体吊装,加快了施工进度,相应的缩短了30天的幕墙工程施工工期;钢构件的标准化加工,将大量的高空焊接工作转入钢结构加工区,提高单元式钢龙骨的施工质量也减少了现场的安全隐患,提高了施工现场的安全系数,且整个工程施工完毕,施工现场无一例安全事故发生。
本项目的申报单位北京中铁装饰工程有限公司是集设计、施工为一体的大型装饰施工企业,主营业务涵盖“建筑装饰、建筑幕墙、建筑改造”三大板块,同时配套装饰和幕墙设计,幕墙、门窗和装饰制品加工业务。公司目前拥有建筑装修装饰工程专业承包壹级资质、建筑幕墙工程专业承包壹级资质、金属门窗工程专业承包叁级资质及特种专业工程专业承包资质(不分等级)。公司通过了“质量、环境、职业安全健康管理体系和工程建设施工企业质量规范”认证。
公司成立于1993年,现有员工500余人,其中高级职称人员50人,中级职称人员300人,一级注册建造师30人,二级注册建造师20人,注册造价工程师10人,专业技术岗位证书人员256人,年生产施工20亿元。
公司“以安全质量为主线、以项目管理为重点、以贯彻标准体系为保证”,践行“建一座工程、树一座丰碑”的名优工程发展之路,在三大业务板块中建造了一大批精品工程,取得了骄人的业绩。同时,北京中铁装饰工程有限公司也是唯一一个连续每年都获评中国建筑装饰协会幕墙工程分会颁发的“中国建筑幕墙精品工程”称号的企业。
关于2019中国建筑装饰奖(建筑幕墙类)的复查工作进展及相关动态,幕墙工程网(www.mqgc.net)、《幕墙周刊》将紧密关注,并第一时间给大家带来即时消息,敬请关注。
