幕墙国优复查动态:中建创业大厦——水滴涟漪见幕墙
作者:幕墙工程网 时间:2019-09-07 11:00:04
△ 中建创业大厦效果图
2019中国建筑工程装饰奖(建筑幕墙类)复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖(建筑幕墙类),通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内,今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位,还是申报工程数量上,都创历年新高。为搞好今年的复查工作,中装协幕墙工程分会精心安排了132人次的复查专家,组成34个批次的复查队伍,确保国优奖复查顺利进行。
9月2日,复查专家小组来到河南郑州,对由中建七局建筑装饰工程有限公司申报的“中建创业大厦幕墙工程”进行复查。
△ 复查组专家在项目现场听取技术汇报并进行实地勘查
项目概况
中建创业大厦幕墙工程位于位于郑州市经开第十五大街与经南八路交叉口东南角,总用地面积5.08万平方米,总建筑面积17.2万平方米,主体为框架剪力墙结构,整体布局由A、B、C、D四栋主楼+环形裙楼连廊组成。建筑设计耐火等级为一级,幕墙工程合同造价7291.14万元。建筑性质为综合性商业办公建筑。本工程的建设单位为郑州滨河置业有限公司;总包单位为中国建筑第七工程局有限公司;幕墙施工单位为中建七局建筑装饰工程有限公司。
建筑设计立意
建筑设计:由“水滴滴入湖中,平静湖面泛起阵阵涟漪”中获得灵感,项目如同湖中涟漪,由中央公园绿化环形向外发散,象征新城伊始。外立面设计采用流水作为意象,错落分布的竖向杆件像倾泻而下的瀑布流水。
新型节能材料:选用经过ISO质量体系认证厂家生产的主要幕墙材料,如铝型材材、铝单板、钢材、LOW-E玻璃、装饰方管等。
深化设计:在保证美观的前提下,紧紧遵循原设计效果。采用半装配式幕墙系统,选用闭口幕墙型材,确保型材整体受力更均匀。做铝合金型材拉弯处理确保外圆弧造型曲线弧度,选用的隐藏式玻璃附框有效的减少了质量通病的发生。
△ 中建创业大厦俯视图
幕墙工程概况
外墙装饰面积6.8万平方米,其中玻璃幕墙面积约44762.7平方米,铝单板金属幕墙面积约20182.85平方米,铝合金百叶装饰面积约1596.95平方米,玻璃雨蓬约1311.84平方米。
△ 施工范围及内容
幕墙系统
幕墙型材系统:裙房一层层高5.5m,采用160系列铝合金幕墙系统,二层以上及标准层均采用140系列铝合金幕墙系统,主材均为6063-T6材质,大楼80%面积为横明竖隐幕墙系统,局部中轴线部位为竖明横隐幕墙系统。半隐框系统通过转接件实现转换,保证室内观感的统一。
幕墙玻璃选用:裙房四层以下幕墙采用10+12A+10中空超白双银low-e玻璃,主楼采用8+12A+8中空超白双银low-e玻璃,玻璃层间装饰带为2.5mm白色铝单板,热镀锌角钢骨架系统。
肋驳接式全玻幕墙系统:联合大堂肋驳接式全玻幕墙面板为12+2.88pvb+12mm超白钢化夹胶玻璃,玻璃肋为15+2.88pvb+15mm超白钢化夹胶玻璃。
钢结构雨棚:8+1.52PVB+8超白钢化彩釉夹胶玻璃。
幕墙工程主要特点和难点
难点一
该建筑轴线全部是非常规的圆心发散、放射形轴线,结构弧形梁板造型尺寸难以控制,放线参照物少。
控制措施:A楼一层有141根立柱,为了保证立柱方向不扭转偏位,选取立柱外侧的两个端点定位,除去两个东西面直线部位,每层放样点位226个。为控制上下误差,顶部、底部各放样一层,仅A楼就有452个点位,四栋楼大约1800个放样点。

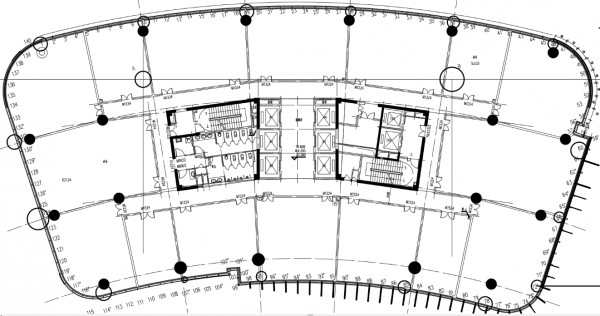

△ 依平面对幕墙立柱坐标进行分解并提取数据
项目采用全站仪放样、Mini棱镜定位等技术措施保证放样精准度。细部配合使用模具保证弧度一致。
难点二
内外装交叉施工,外幕墙必须提前封闭,以保证装修作业时间;屋面防水、铺砖需与幕墙施工同时开展。采用非常规吊篮保证幕墙连续施工。
控制措施:利用T型钢架在女儿墙上生根,在屋顶安装封闭轨道,施工团队对传统吊篮搭设进行创新。
△ 独立式女儿墙吊篮架设
工程亮点
亮点一
策划前置,样板引路,保证后续施工顺利。严格按照图纸设计要求,制作实物样板,经各方验证通过后,组织大面积施工。
△ 圆弧幕墙样板
亮点二
对缝严谨,装饰构件牢固精确。外立面曲面造型准确美观,幕墙胶缝顺直、横竖贯通;横向装饰构件线条优美,安装牢固,防腐措施到位。

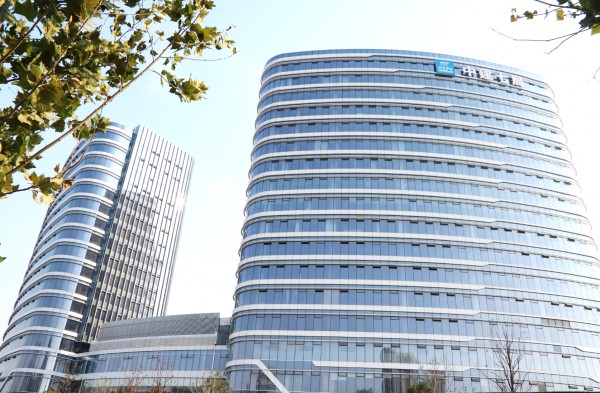

△ 外立面曲面造型准确美观
亮点三
圆弧玻璃弧圆弧平顺。圆弧半隐玻璃幕墙接缝平滑、顺直,玻璃与装饰条色彩搭配完美,和周围环境协调一致。
△ 圆弧玻璃效果
亮点四
大堂全玻幕墙线条顺直、通透明亮。13.9米高全玻幕墙五金件安装整齐划一,胶缝宽窄一致,伸缩缝处理美观、得当。
△ 全玻璃幕墙对缝严密、通透明亮
亮点五

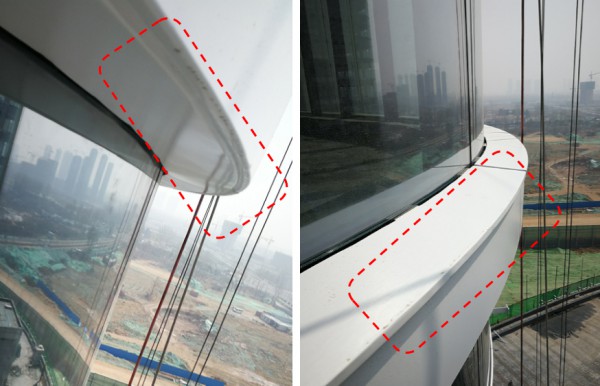

幕墙装饰带排水除尘构造巧妙。装饰带铝板顶部做20mm鹰嘴挑檐,顶面向外倾斜,及时排出雨水、灰尘;装饰带铝板底部做滴水槽,减少清洗维修费用。
△ 左图:鹰嘴挑檐,右图:滴水槽
亮点六
细部收口处理精细。不同类型幕墙材料交接收口部位数量众多,精心处理。如:伸缩缝的处理,选用与幕墙材料一样的铝单板进行装饰,中间部位互相搭接,既考虑了防水处理同时兼顾细节处理,使固定部位的螺钉不外露,保留功能性又保证了装饰美观的需求。
△ 建筑伸缩缝
亮点七
引进必维检测。配合业主引进必维检测,审查所有材料的合格性,并通过验证,确保材料合规。
△ 引进必维检测
亮点八
竣工资料详实,施工工序扎实。工程质量竣工资料,组卷标准、目录健全、编制规范;隐蔽验收、质量控制资料齐全;施工日志记录详细真实;技术资料内容完整、真实有效,具有可追溯性。
△ 资料详实
△ 施工工序扎实
一、借助BIM技术完成特殊幕墙下料
运用BIM技术,一次完成双曲面玻璃幕墙的下料。
△ 用犀牛软件模拟现场结构对玻璃分格处理后建模,复核模型完成双曲面玻璃及铝板拼接
△ 提取参数,绘制加工图
△ 安装完成后效果
△ 荣获第六届“龙图杯”全国BIM大赛优秀奖
二、手机app实时在线督导安全质量管理
通过手机软件真正实现“人人都是安全员、质检员”的管理目标,全体人员都参与到质量与安全的管理工作中来,每月定期进行分析总结。
三、半装配式工艺提高施工效率
由于圆弧幕墙型材拉弯处理易变形,施工团队通过前期策划,对幕墙系统进行优化,采用闭口型材为主的附框隐藏式系统,横梁与立柱间采用“铝角片+钢销钉”的连接方式,既减少了质量通病的发生,又提高了现场装配施工效率。
△ 幕墙系统组装三维示意
△ 横梁安装实际节点
幕墙龙骨构件加工100%工厂化,型材拉弯、切割及钻孔等工序全部在工厂批量完成,加工精度高又符合绿色环保要求。施工效率有效提高,过程质量控制得当,各项细节及实测数据均达到同类工程优良水准。
△ 定尺切割好的横梁
科技创新成果
一、荣获专利 6 项
其中,发明发明专利 1 项,实用新型专利 5项。
二、省级QC成果 4 项
《提高圆弧幕墙预埋件一次安装合格率》QC成果获得省工程建设协会2018年优秀质量管理小组一等奖。《提高异型石材墙面的安装一次合格率》获得2019年河南省工程建设质量管理小组一等奖。
△ 2018年优秀质量管理小组一等奖
三、工法 2 项
《钢构架轨道式遥控可平移电动吊篮施工工法》获得2019年局级工法,已经申报河南省省级工法。
申报单位简介
本项目的申报单位中建七局建筑装饰工程有限公司是隶属于国资委直管大型上市央企—“中国建筑股份有限公司”骨干成员“中国建筑第七工程局有限公司”下属的国有大型装饰企业。公司秉承“诚信、创新、超越、共赢”的企业精神,以“扩展幸福空间”为企业使命,致力于打造“装饰行业最具竞争力的企业”,以独特的设计风格,精湛的工艺水准,为社会各界提供最优质的产品和服务。
公司注册于1989年11月1日,注册资本金为3亿元,现拥有员工2000余人,下设北京、上海、南方、西北、成都5个专业装饰区域分支机构,1个幕墙事业部,1个精装事业部,1个园林分公司,1个门窗幕墙加工厂,1个设计研究院,1个BIM中心,已形成立足中原、辐射东北、华北、华东、东南、西南的战略格局。
公司具有建筑装修装饰工程 、建筑幕墙工程专业承包壹级资质;建筑装修装饰工程设计 、建筑幕墙设计2项专项甲级资质。同时具有钢结构工程专业承包贰级、机电设备安装工程专业承包贰级、建筑智能化工程专业承包贰级、防腐保温工程专业承包贰级,消防设施专业承包贰级;古建筑专业承包叁级、城市道路及照明专业承包叁级、建筑工程施工和市政公用工程施工总承包叁级资质。
公司在河南装饰业内率先获得ISO三体系认证证书,荣获全国五一劳动奖状,全国信用等级证书AAA单位,全国AAA级安全生产文明施工单位,全国幕墙装饰行业双百强企业,安康杯竞赛优胜单位,中国建筑学会科技进步奖,国家科技创新成果奖等一系列荣誉称号。荣获全国建筑装饰行业百家优秀科技创新型企业,连续八年荣获河南省建筑装饰行业先进企业, 河南省建筑装饰企业20强单位,中国建筑装饰协会理事单位,河南省建筑装饰协会副会长单位,河南省建筑装饰协会幕墙委员会副主任单位,河南省知识产权优势企业,郑州市建筑装饰工程技术研究中心。
在工程项目方面奖项:国家及省部级装饰工程奖58项,其中鲁班奖4项,国家及省部级示范工程18项,国家及省部级QC29项,国家科技进步奖2项,授权发明专利7项,授权实用新型专利229项,BIM奖8项,省部级工法12项,国家级科技创新成果奖2项。
作为本土大型上市国有企业,我们一直秉承着社会责任大于企业利益的原则,通过不断的优化转型升级,以崭新的理念、科学的管理、优质的模式和精细的服务,铸造精品工程,履行社会责任。七局建装愿“以至诚之心,创至信之行”,与您携手共创美好未来!
△ 复查组专家在项目现场实拍
