幕墙国优复查动态:亚厦中心——亚厦幕墙的优质“名片”
作者:幕墙工程网 时间:2019-09-07 13:39:22

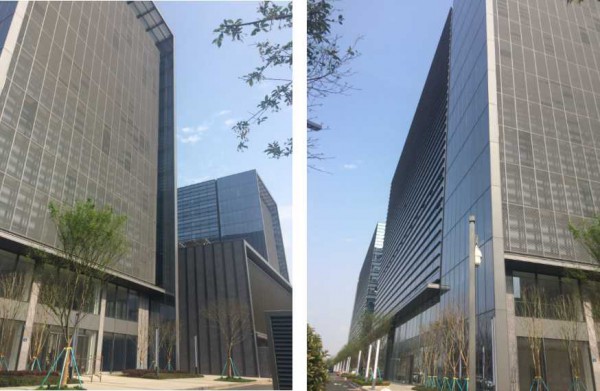

△ 亚厦中心实景图
2019中国建筑工程装饰奖(建筑幕墙类)复查工作已于7月25日全面展开。今年有超过220家单位申报中国建筑工程装饰奖(建筑幕墙类),通过初审的申报工程接近400个。包括新疆、青海、宁夏等发展中省份在内,今年国优奖复查区域将覆盖全国28个省、市、自治区。无论是从申报单位,还是申报工程数量上,都创历年新高。为搞好今年的复查工作,中装协幕墙工程分会精心安排了132人次的复查专家,组成34个批次的复查队伍,确保国优奖复查顺利进行。
8月20日,复查专家小组来到浙江杭州,对由浙江亚厦幕墙有限公司申报的“杭政储出(2011)68号商业金融用房(亚厦中心)”进行复查。
△ 复查组专家在项目现场听取技术汇报
项目概况
杭政储出【2011】68号商业金融用房幕墙工程位于杭州西湖区沙秀路99号,地处杭州市西湖区之江国家旅游度假区内,项目由四幢主楼和裙楼组成,裙房2层、主塔楼12层组成,地上12层,地下3层 ,建筑面积约178147平方米,总高度52.15米。为框剪结构,建筑物耐火等级:一级, 避雷等级:为二类等级,抗震设防烈度:六度。
△ 主楼单元体幕墙
整体设计理念
在整体设计上,为了方便高效的管理企业,设计师结合周边环境,采用较低的建筑来为围合出一个稳定的连续完整的内部空间。为避免连续的界面造成内外空间分割缺乏趣味,设计师将底层影响视觉的底层空间切断,使企业园区内外空间在某些关键部位得以衔接。这样既丰富了沿街的界面,又使公共空间产生质的变化。从而使庭院空间由带形建筑围合出的单一性,转变成一个多层级的复合空间。同时增加连廊、变化底层体块,打破空间的狭长感,使得庭院空间更加具有趣味性。建筑功能区块还布置平衡了公共性和私密性的需求.景观设计整齐精致,通过标高上的变化,体现丰富的景观层次。
△ 庭 院
幕墙工程概况
幕墙系统包括单元式玻璃幕墙、隐框幕墙、玻璃采光顶、拉索幕墙、旭格提升推拉门、幕墙窗、铝合金圆管格栅、铝板雨篷、吊挂式全玻幕墙、铝合金竖向格栅、不锈钢竖向格栅、开放式铝单板幕墙、吊顶铝板幕墙、石材与玻璃相间幕墙、玻璃雨棚格栅吊顶、不锈钢立柱玻璃栏板、不锈钢框有框地弹门等系统。
△ 1#、3#楼东立面拉索幕墙
△ 2#、4#楼西立面,双层幕墙
△ 石材幕墙
△ 裙楼幕墙
△ 连廊雨棚
一、该项目几乎包含的所有的幕墙类型,其中单元式玻璃幕墙主要分部在1#、3#楼南北西面大面,2#、4#楼南北东面大面,板块尺寸达到3900*2800。全隐框玻璃幕墙主要分布在1#、3#楼南北面靠东侧,2#、4#楼南北面靠西侧。拉索式玻璃幕墙主要分部在1#、3#楼东立面,钢结构支撑。2#、4#楼西立面,双层幕墙外层为铝合金百页幕墙系统,百叶片为直径25mm圆形铝合金管,与百叶框组装到一起。铝板幕墙主要在主楼1#3#楼东立面、2#4#西立面双层幕墙内层,窗四周铝板包梁包柱。地下庭院及连廊部位及其上部、连廊位置为框架式全隐玻璃幕墙系统。石材幕墙系统主要在地下庭院上部包梁及过道处与玻璃交错1000分格。1-4#裙楼及5#6#及两个大堂吧主要为全玻幕墙。裙楼与主楼交接位置主要为雨棚铝板系统。整个幕墙系统超级复杂,各施工阶段的配合尤为关键,各方需要紧密合作。
二、该项目主楼主要由单元板块组成,板块尺寸为2800*3900,安装后外立面看简洁大方;整个工程玻璃基片全部采用超白玻基片,大大降低了玻璃自爆率,所用配套材料均为长期合作、质量稳定的品牌产品。包括兴发的型材、南玻玻璃,金属铝板由浙江宝业提供,建筑胶由杭州之江护航,隔热材料是泰诺风,而五金产品选择了坚朗,门窗则是亚厦自己的产品。整个工程从设计、材料采购、生产加工到施工全部采用最严标准,特别是三个全玻大堂,按照苹果店标准全方位进行控制。
三、整个幕墙工程最大的难点在于拉索式幕墙的安装,拉索幕墙位于1#3#主楼东立面外层,内层为旭格提升推拉门及铝板,两层幕墙间距1.5米。需在拉索玻璃幕墙两侧搭设脚手架施工,玻璃为15+2.28PVB+15的夹胶玻璃,规格较大,玻璃较重,施工难度较大。大堂吊挂玻璃板块最大规格为11米*3米,单块玻璃重近1.5吨,吊装难度较大。石材间隔玻璃设计师要求通高,玻璃长度约10米,宽度只有300mm左右,稍不注意极容易造成玻璃折断。
新技术应用
部品基本实现工厂化生产,单元式玻璃幕墙的板块加工制作全部在加工厂完成,玻璃幕墙材料加工和板块打胶养护均采用工厂化生产,石材板块都是施工现场放样后,在幕墙立面上进行整体排板并统一编号后,将石材板块加工尺寸发送到加工厂进行成品板块加工,部品工厂化生产现场装配化按照所占工程量的比例超过95%。
△ 复查组专家在项目现场实拍
已实施的科技项目
本工程在施工过程中采用了国家重点推广应用的“建筑业10项新技术”中的5大项,取得了较好的经济效益和社会效益,本工程应用的新技术:
一、建筑装饰工厂装配化施工技术——部品生产工厂化
二、信息化应用技术——BIM技术
三、信息化应用技术——工程项目信息化管理技术
四、新工艺、新材料和新产品应用技术——中空玻璃的应用
五、安全、节能、环保的新型建筑幕墙施工技术——单元式幕墙的应用
申报单位简介
本项目的申报单位浙江亚厦幕墙有限公司成立于2001年,注册资金15800万元,公司法人代表为王文广同志,公司总部在杭州市西湖区沙秀路99号亚厦中心A座,加工基地在浙江省上虞市。公司从2004年开始进行专业幕墙、门窗工程的施工,通过十多年的发展,我公司累计完成幕墙、门窗工程几千项。获得中国建筑工程鲁班奖3项,詹天佑工程奖1项,全国建筑装饰工程奖近30项,全国科技示范工程100余项,钱江杯及同级别奖项20余项,省级优秀装饰工程奖230余项,省级科技示范工地400余项。公司连续10年位列中国幕墙企业前50强,其中有7年位列前十强。
△ 晚霞中的亚厦中心
关于2019中国建筑装饰奖(建筑幕墙类)的复查工作进展及相关动态,幕墙工程网(www.mqgc.net)、《幕墙周刊》将紧密关注,并第一时间给大家带来即时消息,敬请关注。
(责任编辑 / 唐 琦)
